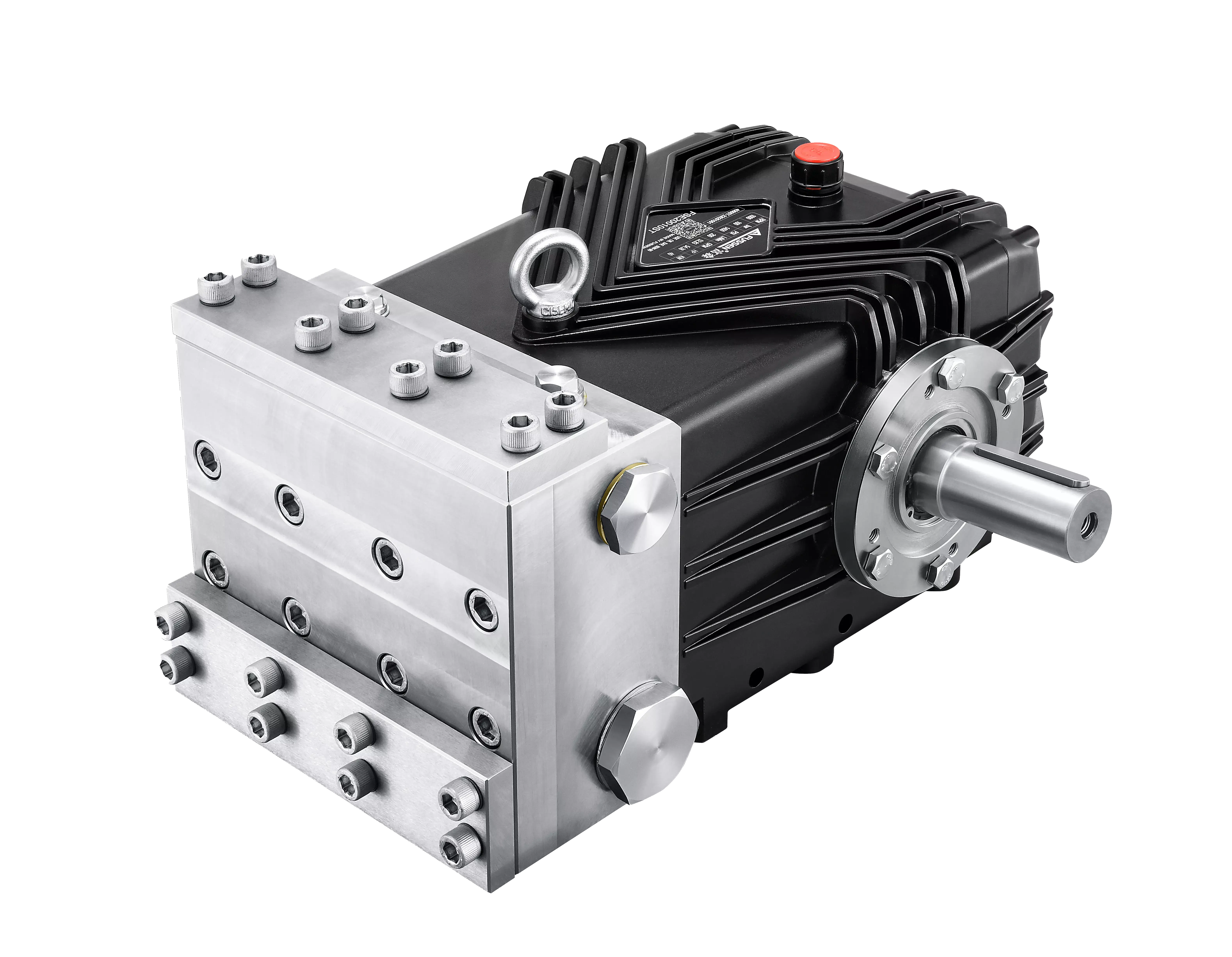

Плунжерные насосы Fussen FEL
В наличии
Модель:
FEL
Скорость вращения:
от 1000 (RPM)
Расход:
от 75 (л/мин)
Давление:
до 350 (BAR)
510 450 руб.
Стандартное исполнение плунжерных насосов серии FEL для обычной очищенной воды и аналогичных жидкостей, обладающих схожими физико-химическими характеристиками.
Применение
Материалы
Масло
Гарантия
Плунжерные насосы FUSSEN, / ООО «ФУССЕН РУС», находят широкое применение во всех отраслях промышленности, включая нефтегазовую, химическую, горнорудную, фармацевтическую и пищевую.
Плунжерные насосы широко используются в таких сферах, как строительство, сельское и коммунальное хозяйство, дорожное строительство, судостроение, судоремонт и транспорт.
Клапанный корпус изготовлен из нержавеющей стали;
Плунжер изготовлен из шлифованной керамики;
Клапаны изготавливаются из высокопрочной нержавеющей стали;
Уплотнения сделаны из NITRILE (NBR) с тканевым армированием;
Коленвал выполнен из закаленной стали особого сплава.
Для насосов серии FEL рекомендуется использовать трансмиссионное масло класса GL4 или GL5 с вязкостью 80w90.
Важно отметить, что первая замена масла должна быть проведена после 50 часов работы, а последующие замены — не реже чем раз в 6 месяцев.
Кроме того, замена масла должна быть выполнена незамедлительно в случае появления конденсата.
Гарантия на насосы составляет 12 месяцев.
В системе необходимо установить и отрегулировать предохранительный клапан сразу после насоса, чтобы давление не превышало допустимое значение более чем на 20%.
Использование насоса без предохранительного клапана, а также при превышении максимально допустимой температуры среды и числа оборотов, предусмотренных конструкцией, аннулирует гарантию
Конфигурации
Серия
Скорость (RPM)
Расход (л/мин)
Расход (GPM)
Давление (BAR)
Давление (MPA)
Давление (PSI)
Мощность (kW)
Мощность (HP)
Вес (kg)
Вход
Выход
FEL 7535
1000
75
19.8
350
35
5075
50.5
67.7
70.5
G 1''1/2
G 1''
FEL 10020
1000
100
26.4
200
20
2900
38.5
51.6
70.5
G 1''1/2
G 1''
FEL 13022
1000
130
34.3
220
22
3190
55
73.8
70.5
G 1''1/2
G 1''
FEL 16018
1000
160
42.3
180
18
2610
55.4
74.3
70.5
G 1''1/2
G 1''
FEL 20010
1000
200
52.8
100
10
1450
38.5
51.6
70.5
G 1''1/2
G 1''
FEL 21516
1000
215
56.8
160
16
2320
66.2
88.7
70.5
G 1''1/2
G 1''
FEL 5635
750
56.3
14.9
350
35
5075
37.9
50.8
70.5
G 1''1/2
G 1''
FEL 7520
750
75
19.8
200
20
2900
28.8
38.7
70.5
G 1''1/2
G 1''
FEL 9714
750
97.5
25.8
140
14
2030
26.3
35.2
70.5
G 1''1/2
G 1''
FEL 12018
750
120
31.7
180
18
2610
41.5
55.7
70.5
G 1''1/2
G 1''
FEL 15010
750
150
39.6
100
10
1450
28.8
38.7
70.5
G 1''1/2
G 1''
FEL 16116
750
161.3
42.6
160
16
2320
49.6
66.5
70.5
G 1''1/2
G 1''
Серия
Скорость (RPM)
Расход (л/мин)
Расход (GPM)
Давление (BAR)
Давление (MPA)
Давление (PSI)
Мощность (kW)
Мощность (HP)
Вес (kg)
Вход
Выход
FEL 7535
1000
75
19.8
350
35
5075
50.5
67.7
70.5
G 1''1/2
G 1''
FEL 10020
1000
100
26.4
200
20
2900
38.5
51.6
70.5
G 1''1/2
G 1''
FEL 13022
1000
130
34.3
220
22
3190
55
73.8
70.5
G 1''1/2
G 1''
FEL 16018
1000
160
42.3
180
18
2610
55.4
74.3
70.5
G 1''1/2
G 1''
FEL 20010
1000
200
52.8
100
10
1450
38.5
51.6
70.5
G 1''1/2
G 1''
FEL 21516
1000
215
56.8
160
16
2320
66.2
88.7
70.5
G 1''1/2
G 1''
FEL 5635
750
56.3
14.9
350
35
5075
37.9
50.8
70.5
G 1''1/2
G 1''
FEL 7520
750
75
19.8
200
20
2900
28.8
38.7
70.5
G 1''1/2
G 1''
FEL 9714
750
97.5
25.8
140
14
2030
26.3
35.2
70.5
G 1''1/2
G 1''
FEL 12018
750
120
31.7
180
18
2610
41.5
55.7
70.5
G 1''1/2
G 1''
FEL 15010
750
150
39.6
100
10
1450
28.8
38.7
70.5
G 1''1/2
G 1''
FEL 16116
750
161.3
42.6
160
16
2320
49.6
66.5
70.5
G 1''1/2
G 1''

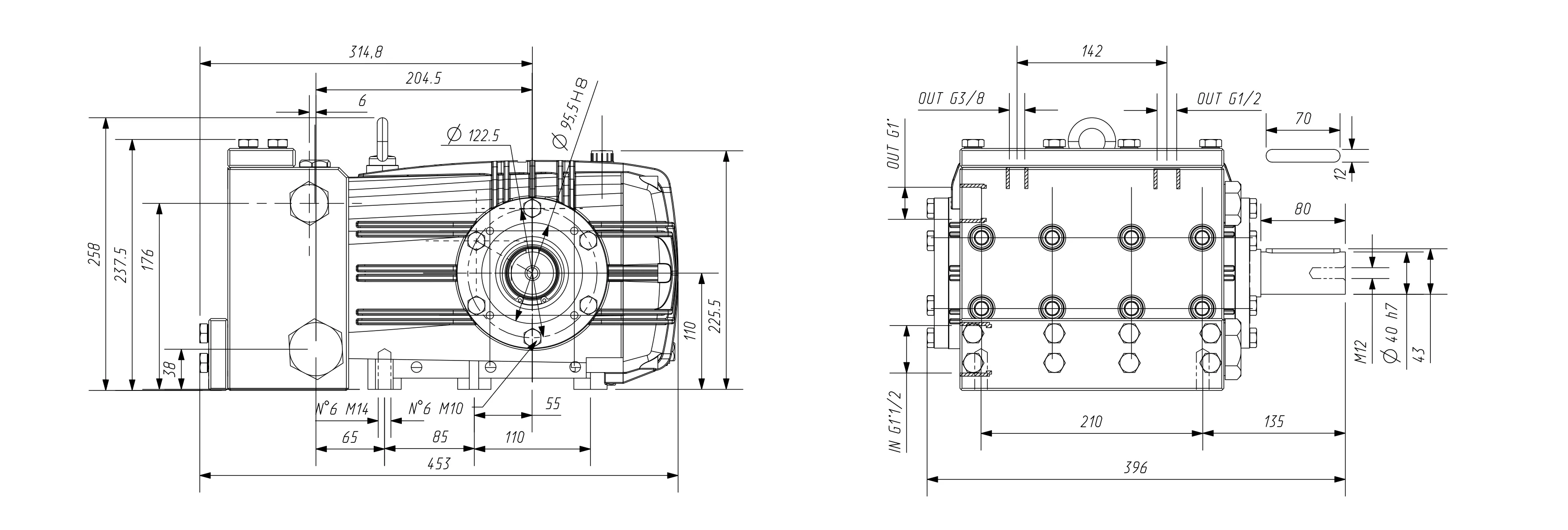

Диаграмма размеров

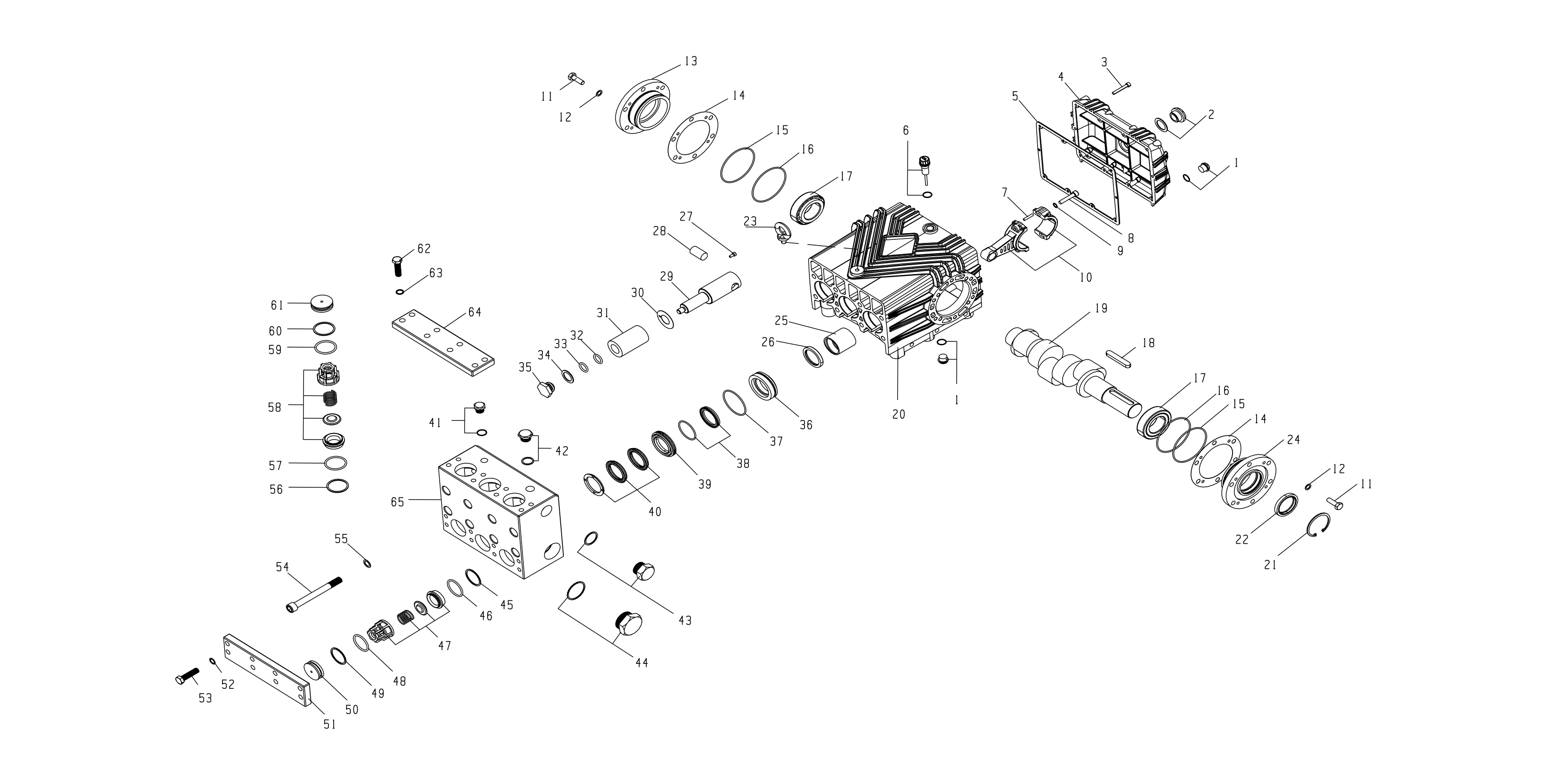

В разобранном виде
Список компонентов
1
Пробка
2
Масляные зеркала
3
Винты пластины задней крышки
4
Пластина задней крышки
5
Прокладка задней крышки
6
Щуп
7
палец шатуна
8
Винты шатуна
9
Шайбы для винтов шатунов
10
Медный шатун
11
Винты торцевой крышки
12
Винты торцевой крышки и прокладки
13
Пластина
14
Регулировочная прокладка подшипника
15
Уплотнение торцевой крышки
16
Уплотнение торцевой крышки
17
Подшипник
18
Плоская шпонка
19
Коленчатый вал
20
Картер
21
Стопорное кольцо вала
22
Сальник вала
23
Подвесное кольцо
24
Прозрачная крышка
25
Медная втулка картера
26
Сальник картера*
27
Винт штока плунжера
28
Штифт плунжерного стержня
29
Шток плунжера
30
Водоудерживающая прокладка
31
Керамический плунжер*
32
Уплотнение плунжера
33
Уплотнение плунжера
34
Прокладка плунжера
35
Сухая гайка плунжера
36
Медная торцевая крышка
37
Уплотнение медной торцевой крышки*
38
Уплотнение для воды низкого давления*
39
Медное нажимное кольцо
40
Уплотнение для воды высокого давления*
41
Плунжер
42
Плунжер
43
Плунжер
44
Плунжер
45
Стопорное кольцо клапана впуска воды*
46
Уплотнение клапана впуска воды*
47
Впускной клапан*
48
Уплотнительное кольцо
49
Упорное кольцо
50
Сальник клапана впуска воды
51
Крышка клапана впуска воды
52
Двухсторонняя зубчатая прокладка
53
Гайка крышки клапана впуска воды
54
Винт головки насоса
55
Двухсторонняя зубчатая прокладка
56
Стопорное кольцо выпускного клапана*
57
Уплотнение выпускного клапана*
58
Выпускной клапан*
59
Уплотнительное кольцо сальника выпускного клапана
60
Уплотнительное кольцо сальника выпускного клапана
61
Сальник выпускного клапана
62
Гайка крышки выпускного клапана
63
Противоскользящая прокладка
64
Крышка выпускного клапана
65
Головка насоса из нержавеющей стали
