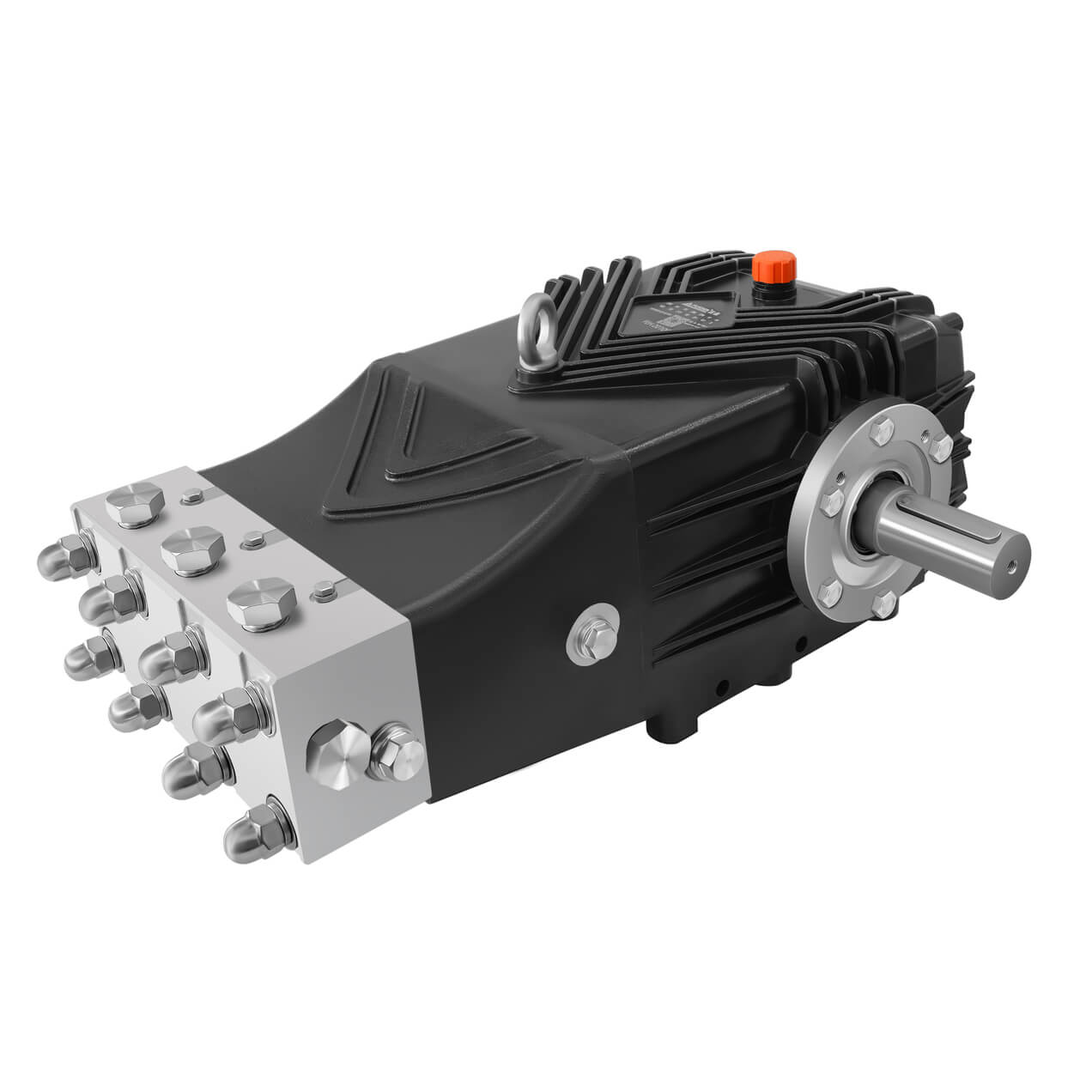

Плунжерные насосы Fussen FEH
В наличии
Модель:
FEH
Скорость вращения:
от 1000 (RPM)
Расход:
от 20 (л/мин)
Давление:
до 1200 (BAR)
612 500 руб.
Стандартное исполнение плунжерных насосов серии FEH для обычной очищенной воды и аналогичных жидкостей, обладающих схожими физико-химическими характеристиками.
Применение
Материалы
Масло
Гарантия
Плунжерные насосы FUSSEN, / ООО «ФУССЕН РУС», находят широкое применение во всех отраслях промышленности, включая нефтегазовую, химическую, горнорудную, фармацевтическую и пищевую.
Плунжерные насосы широко используются в таких сферах, как строительство, сельское и коммунальное хозяйство, дорожное строительство, судостроение, судоремонт и транспорт.
Клапанный корпус изготовлен из нержавеющей стали;
Плунжер изготовлен из шлифованной керамики;
Клапаны изготавливаются из высокопрочной нержавеющей стали;
Уплотнения сделаны из NITRILE (NBR) с тканевым армированием;
Коленвал выполнен из закаленной стали особого сплава.
Для насосов серии FEH рекомендуется использовать трансмиссионное масло класса GL4 или GL5 с вязкостью 80w90.
Важно отметить, что первая замена масла должна быть проведена после 50 часов работы, а последующие замены — не реже чем раз в 6 месяцев.
Кроме того, замена масла должна быть выполнена незамедлительно в случае появления конденсата.
Гарантия на насосы составляет 12 месяцев.
В системе необходимо установить и отрегулировать предохранительный клапан сразу после насоса, чтобы давление не превышало допустимое значение более чем на 20%.
Использование насоса без предохранительного клапана, а также при превышении максимально допустимой температуры среды и числа оборотов, предусмотренных конструкцией, аннулирует гарантию
Конфигурации
Серия
Скорость (RPM)
Расход (л/мин)
Расход (GPM)
Давление (BAR)
Давление (MPA)
Давление (PSI)
Мощность (kW)
Мощность (HP)
Вес (kg)
Вход
Выход
FEH 20100
1000
20
5.3
1000
100
14500
38.5
51.6
65.5
G 1/2
G 1/2
FEH 20120
1000
20
5.3
1200
120
17400
46.2
61.9
65.5
G 1/2
G 1/2
FEH 25100
1000
25
6.6
1000
100
14500
48.1
64.5
65.5
G 1/2
G 1/2
FEH 2580
1000
25
6.6
800
80
11600
38.5
51.6
65.5
G 1/2
G 1/2
FEH 15100
750
15
4
1000
100
14500
28.8
38.7
65.5
G 1/2
G 1/2
FEH 15120
750
15
4
1200
120
17400
34.6
46.4
65.5
G 1/2
G 1/2
FEH 18100
750
18.8
5
1000
100
14500
36.1
48.4
65.5
G 1/2
G 1/2
FEH 1880
750
18.8
5
800
80
11600
28.8
38.7
65.5
G 1/2
G 1/2
Серия
Скорость (RPM)
Расход (л/мин)
Расход (GPM)
Давление (BAR)
Давление (MPA)
Давление (PSI)
Мощность (kW)
Мощность (HP)
Вес (kg)
Вход
Выход
FEH 20100
1000
20
5.3
1000
100
14500
38.5
51.6
65.5
G 1/2
G 1/2
FEH 20120
1000
20
5.3
1200
120
17400
46.2
61.9
65.5
G 1/2
G 1/2
FEH 25100
1000
25
6.6
1000
100
14500
48.1
64.5
65.5
G 1/2
G 1/2
FEH 2580
1000
25
6.6
800
80
11600
38.5
51.6
65.5
G 1/2
G 1/2
FEH 15100
750
15
4
1000
100
14500
28.8
38.7
65.5
G 1/2
G 1/2
FEH 15120
750
15
4
1200
120
17400
34.6
46.4
65.5
G 1/2
G 1/2
FEH 18100
750
18.8
5
1000
100
14500
36.1
48.4
65.5
G 1/2
G 1/2
FEH 1880
750
18.8
5
800
80
11600
28.8
38.7
65.5
G 1/2
G 1/2

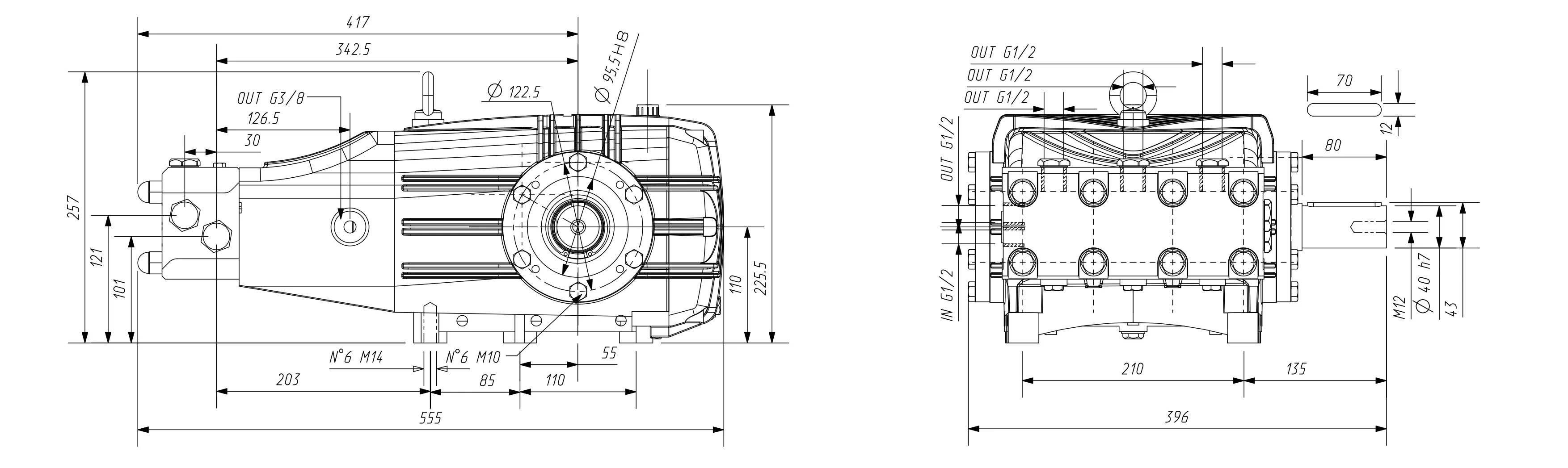

Диаграмма размеров

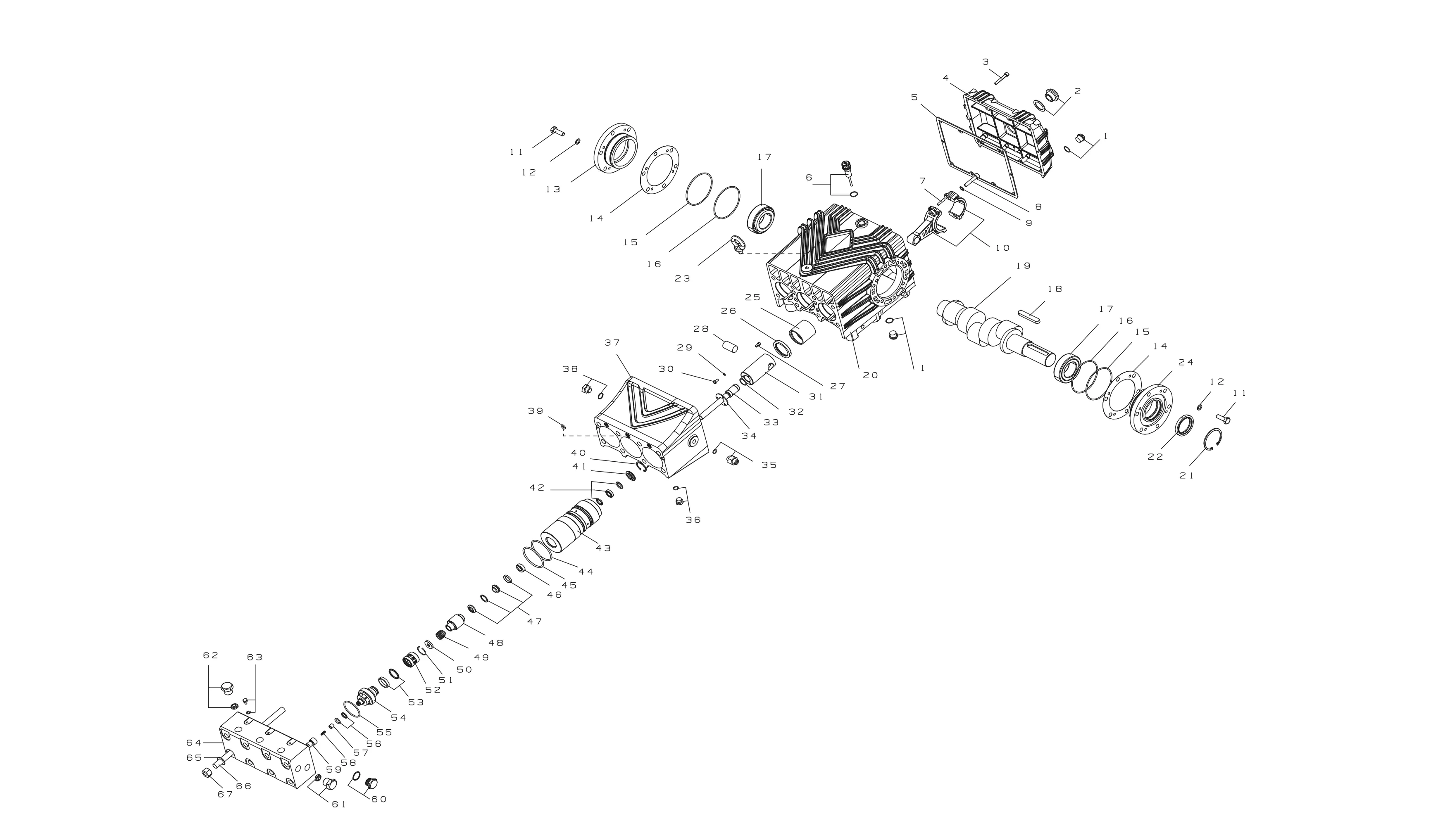

В разобранном виде
Список компонентов
1
Плунжер
2
Масляное зеркало
3
Винты задней крышки
4
Задняя крышка
5
Прокладка задней крышки
6
Щуп
7
Штифт шатуна
8
Винты шатуна
9
Шайбы для винтов шатунов
10
Медный шатун
11
Винты торцевой крышки
12
Винты торцевой крышки и прокладки
13
Пластина
14
Регулировочная прокладка подшипника
15
Уплотнение подшипника
16
Уплотнение подшипника
17
Подшипник
18
Плоская шпонка
19
Коленчатый вал
20
Картер
21
Стопорное кольцо вала
22
Сальник вала
23
Подвесное кольцо
24
Прозрачная крышка
25
Медная втулка картера
26
Сальник картера*
27
Винт штока плунжера
28
Штифт плунжерного стержня
29
Шайба винта плунжерного стержня
30
Винт штока плунжера
31
Шток плунжера
32
Уплотнение плунжера
33
Плунжер
34
Сальник плунжера
35
Соединитель обратной воды
36
Плунжер под переходной плитой
37
Переходная пластина
38
Боковая заглушка переходной плиты
39
Уплотнительное кольцо для охлаждающей воды
40
Уплотнительное кольцо низкого давления
41
Уплотнительное кольцо низкого давления
42
Уплотнение для воды низкого давления*
43
Бочка комплекта уплотнений
44
Комплект уплотнений*
45
Комплект уплотнений*
46
Опорное кольцо комплекта уплотнений
47
Уплотнение высокого давления*
48
Направляющее седло
49
Пружина всасывающего клапана
50
Всасывающий клапан*
51
Стопорное кольцо всасывающего клапана
52
Седло всасывающего клапана
53
Уплотнение всасывающего клапана*
54
Седло клапана
55
Уплотнение головки насоса*
56
Уплотнение нагнетательного клапана
57
Нагнетательный клапан
58
Пружина нагнетательного клапана
59
Седло выпускного клапана
60
Плунжер низкого давления
61
Плунжер высокого давления
62
Плунжер высокого давления
63
Комбинированная гайка
64
Головка насоса из нержавеющей стали
65
Плоская прокладка
66
Винт
67
Гайка
