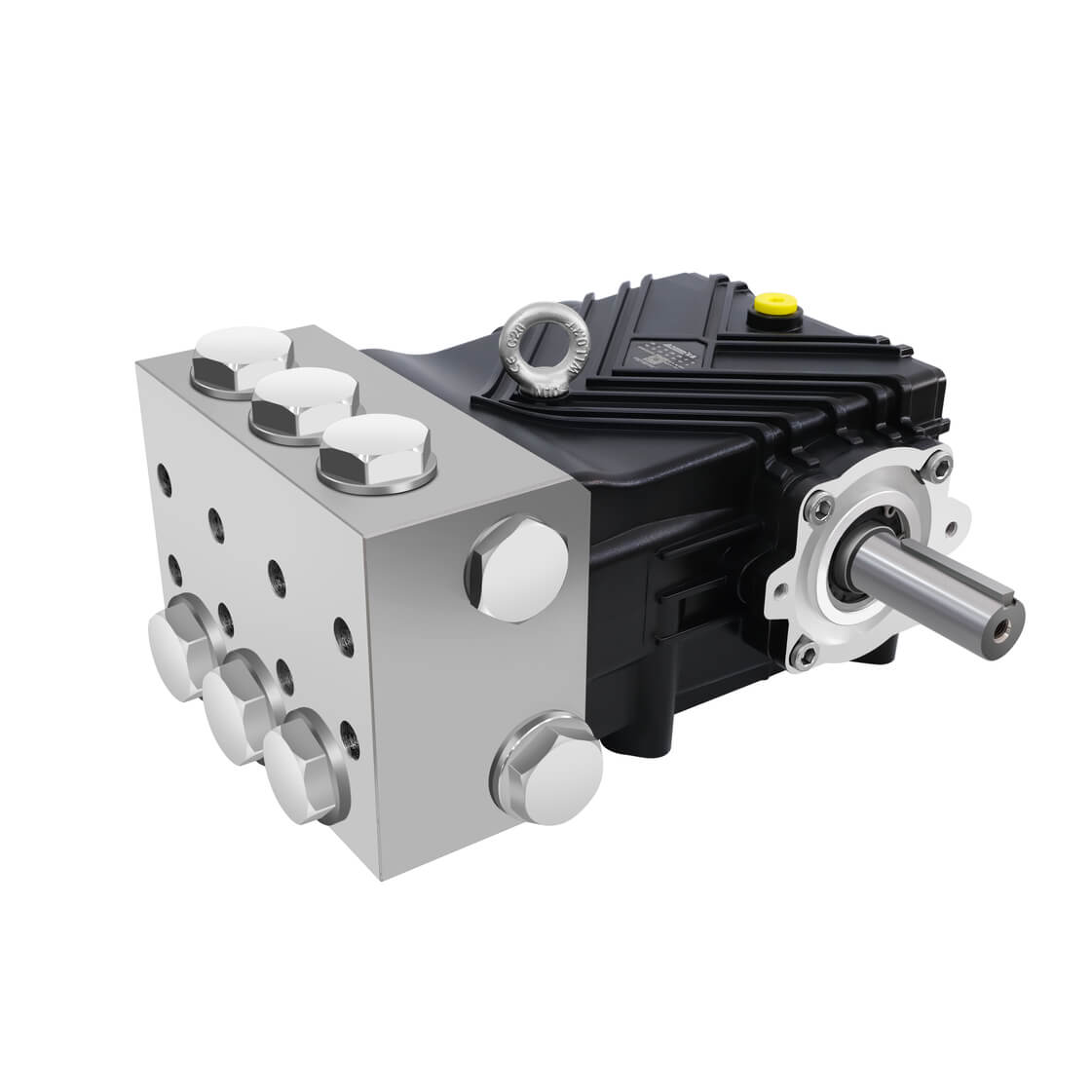

Плунжерные насосы Fussen FDL
В наличии
Модель:
FDL
Скорость вращения:
от 1450 (RPM)
Расход:
от 100 (л/мин)
Давление:
до 150 (BAR)
231 370 руб.
Стандартное исполнение плунжерных насосов серии FDL для обычной очищенной воды и аналогичных жидкостей, обладающих схожими физико-химическими характеристиками.
Применение
Материалы
Масло
Гарантия
Плунжерные насосы FUSSEN, / ООО «ФУССЕН РУС», находят широкое применение во всех отраслях промышленности, включая нефтегазовую, химическую, горнорудную, фармацевтическую и пищевую.
Плунжерные насосы широко используются в таких сферах, как строительство, сельское и коммунальное хозяйство, дорожное строительство, судостроение, судоремонт и транспорт.
Клапанный корпус изготовлен из нержавеющей стали;
Плунжер изготовлен из шлифованной керамики;
Клапаны изготавливаются из высокопрочной нержавеющей стали;
Уплотнения сделаны из NITRILE (NBR) с тканевым армированием;
Коленвал выполнен из закаленной стали особого сплава.
Для насосов серии FDL рекомендуется использовать трансмиссионное масло класса GL4 или GL5 с вязкостью 80w90.
Важно отметить, что первая замена масла должна быть проведена после 50 часов работы, а последующие замены — не реже чем раз в 6 месяцев.
Кроме того, замена масла должна быть выполнена незамедлительно в случае появления конденсата.
Гарантия на насосы составляет 12 месяцев.
В системе необходимо установить и отрегулировать предохранительный клапан сразу после насоса, чтобы давление не превышало допустимое значение более чем на 20%.
Использование насоса без предохранительного клапана, а также при превышении максимально допустимой температуры среды и числа оборотов, предусмотренных конструкцией, аннулирует гарантию
Конфигурации
Серия
Скорость (RPM)
Расход (л/мин)
Расход (GPM)
Давление (BAR)
Давление (MPA)
Давление (PSI)
Мощность (kW)
Мощность (HP)
Вес (kg)
Вход
Выход
FDL 10015
1450
100
26.4
150
15
2175
28.8
38.7
39.5
G 1''1/4
G 1''
FDL 12013
1450
120
31.7
130
13
1885
30
40.2
39.5
G 1''1/4
G 1''
FDL 15010
1450
150
39.6
100
10
1450
28.8
38.7
39.5
G 1''1/4
G 1''
FDL 6915
1000
69
18.2
150
15
2175
19.9
26.7
39.5
G 1''1/4
G 1''
FDL 8213
1000
82.8
21.9
130
13
1885
20.7
27.7
39.5
G 1''1/4
G 1''
FDL 10310
1000
103.4
27.3
100
10
1450
19.9
26.7
39.5
G 1''1/4
G 1''
Серия
Скорость (RPM)
Расход (л/мин)
Расход (GPM)
Давление (BAR)
Давление (MPA)
Давление (PSI)
Мощность (kW)
Мощность (HP)
Вес (kg)
Вход
Выход
FDL 10015
1450
100
26.4
150
15
2175
28.8
38.7
39.5
G 1''1/4
G 1''
FDL 12013
1450
120
31.7
130
13
1885
30
40.2
39.5
G 1''1/4
G 1''
FDL 15010
1450
150
39.6
100
10
1450
28.8
38.7
39.5
G 1''1/4
G 1''
FDL 6915
1000
69
18.2
150
15
2175
19.9
26.7
39.5
G 1''1/4
G 1''
FDL 8213
1000
82.8
21.9
130
13
1885
20.7
27.7
39.5
G 1''1/4
G 1''
FDL 10310
1000
103.4
27.3
100
10
1450
19.9
26.7
39.5
G 1''1/4
G 1''

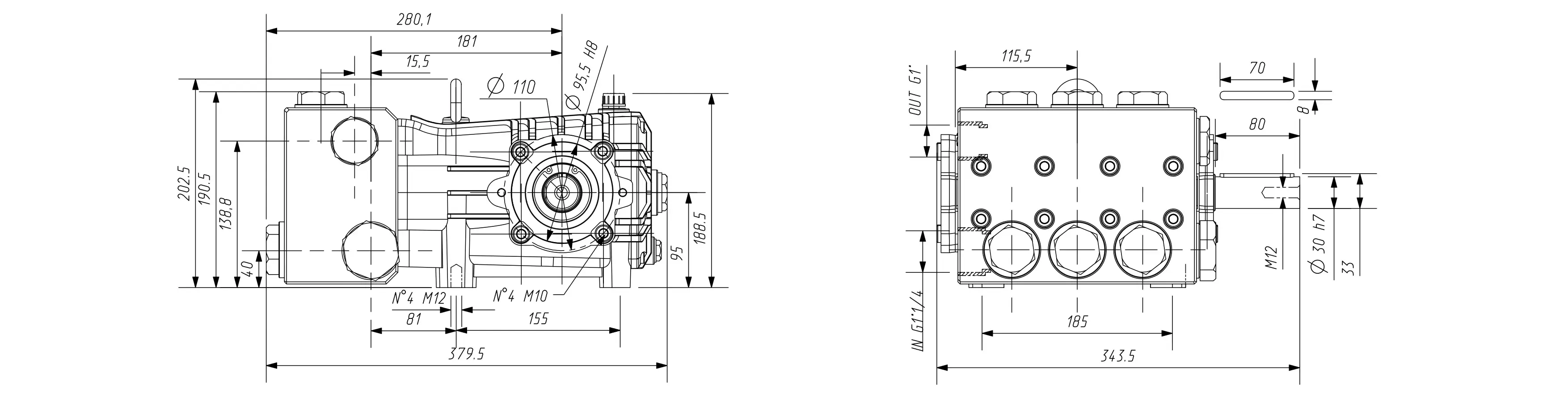

Диаграмма размеров

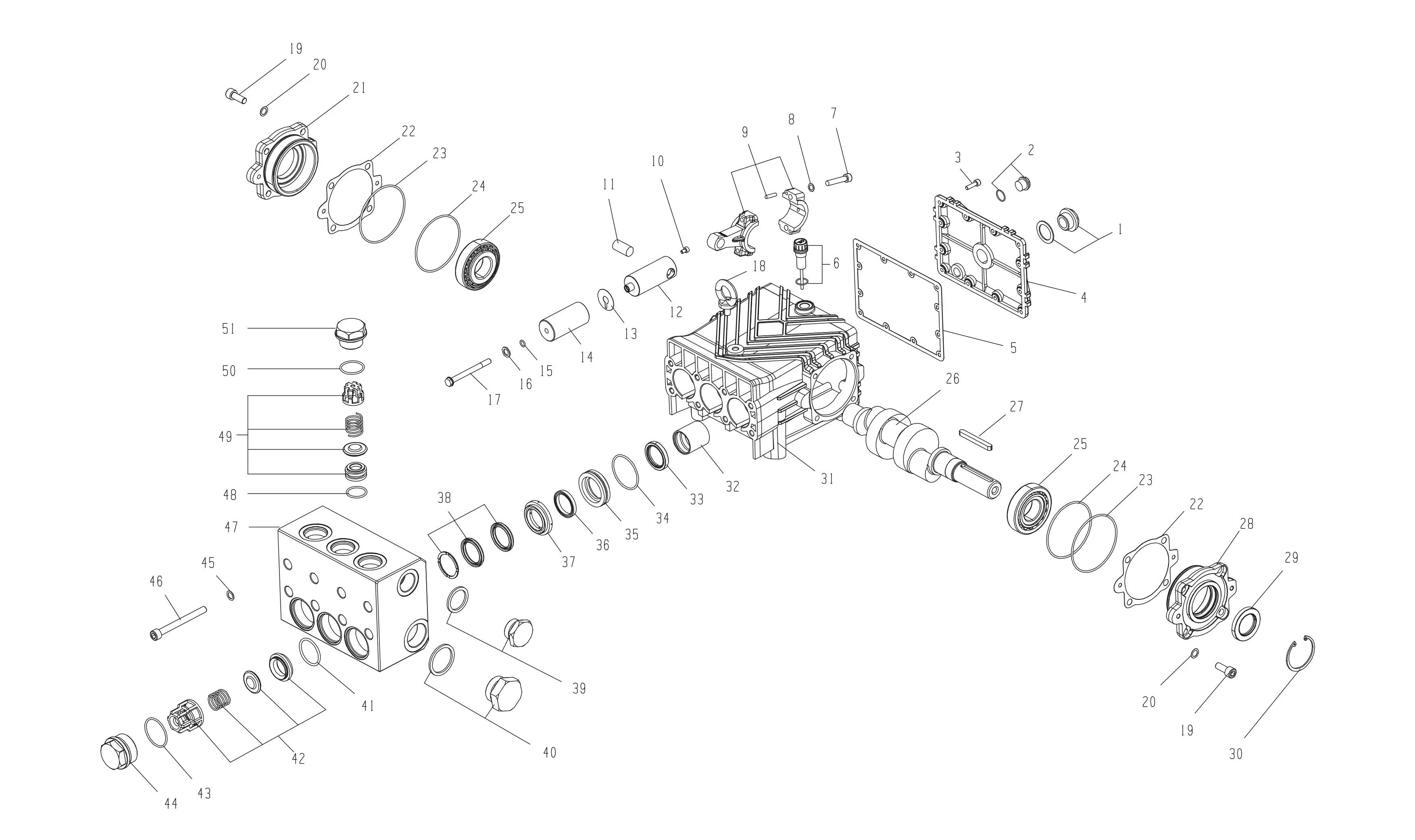

В разобранном виде
Список компонентов
1
Масляные зеркала
2
Пробка
3
Винты задней крышки
4
Задняя крышка
5
Прокладка задней крышки
6
Щуп
7
Винты шатуна
8
Шайбы для винтов шатунов
9
Медный шатун
10
Винт плунжерного стержня
11
Штифт плунжерного стержня
12
Плунжерный стержень
13
Водоудерживающая прокладка
14
Керамический плунжер*
15
Керамическое уплотнение плунжера*
16
Керамическая прокладка плунжера
17
Винт керамического плунжера
18
Подвесное кольцо
19
Винты торцевой крышки
20
Винты и прокладки торцевой крышки
21
Пластина Baffle
22
Регулировочная прокладка подшипника
23
Уплотнение торцевой крышки
24
Уплотнение торцевой крышки
25
Подшипник
26
Коленчатый вал
27
Плоская шпонка
28
Прозрачная крышка
29
Вращающийся сальник
30
Стопорное кольцо вращающегося сальника
31
Картер
32
Медная втулка картера
33
Сальник картера*
34
Направляющее медное седло уплотнения*
35
Направляющее медное основание
36
Водяное уплотнение низкого давления*
37
Медное нажимное кольцо
38
Водяное уплотнение высокого давления*
39
G1'' Плунжер
40
Заглушка G1''1/4
41
Уплотнение клапана впуска воды*
42
Впускной клапан*
43
Уплотнительное кольцо сальника клапана впуска воды
44
Сальник клапана впуска воды
45
Двухсторонняя зубчатая прокладка
46
Винт
47
Головка насоса из нержавеющей стали
48
Уплотнение выпускного клапана*
49
Разгрузочный клапан*
50
Уплотнительное кольцо сальника разгрузочного клапана
51
Винт сальника нагнетательного клапана
