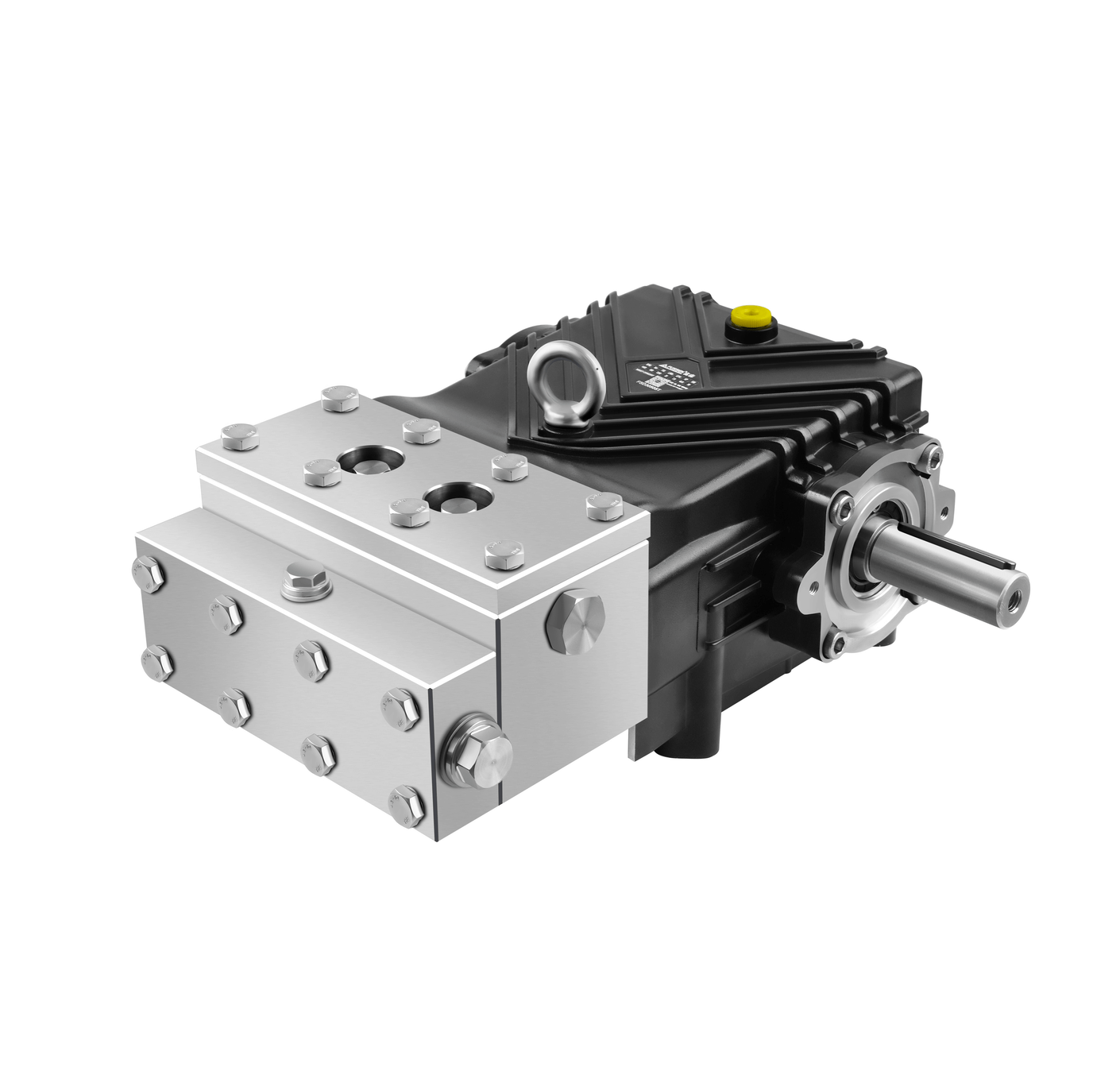

Плунжерные насосы Fussen FDK
В наличии
Модель:
FDK
Скорость вращения:
от 1450 (RPM)
Расход:
от 25 (л/мин)
Давление:
до 600 (BAR)
231 370 руб.
Стандартное исполнение плунжерных насосов серии FDK для обычной очищенной воды и аналогичных жидкостей, обладающих схожими физико-химическими характеристиками.
Применение
Материалы
Масло
Гарантия
Плунжерные насосы FUSSEN, / ООО «ФУССЕН РУС», находят широкое применение во всех отраслях промышленности, включая нефтегазовую, химическую, горнорудную, фармацевтическую и пищевую.
Плунжерные насосы широко используются в таких сферах, как строительство, сельское и коммунальное хозяйство, дорожное строительство, судостроение, судоремонт и транспорт.
Клапанный корпус изготовлен из нержавеющей стали;
Плунжер изготовлен из шлифованной керамики;
Клапаны изготавливаются из высокопрочной нержавеющей стали;
Уплотнения сделаны из NITRILE (NBR) с тканевым армированием;
Коленвал выполнен из закаленной стали особого сплава.
Для насосов серии FDK рекомендуется использовать трансмиссионное масло класса GL4 или GL5 с вязкостью 80w90.
Важно отметить, что первая замена масла должна быть проведена после 50 часов работы, а последующие замены — не реже чем раз в 6 месяцев.
Кроме того, замена масла должна быть выполнена незамедлительно в случае появления конденсата.
Гарантия на насосы составляет 12 месяцев.
В системе необходимо установить и отрегулировать предохранительный клапан сразу после насоса, чтобы давление не превышало допустимое значение более чем на 20%.
Использование насоса без предохранительного клапана, а также при превышении максимально допустимой температуры среды и числа оборотов, предусмотренных конструкцией, аннулирует гарантию
Конфигурации
Серия
Скорость (RPM)
Расход (л/мин)
Расход (GPM)
Давление (BAR)
Давление (MPA)
Давление (PSI)
Мощность (kW)
Мощность (HP)
Вес (kg)
Вход
Выход
FDK 2560
1450
25
6.6
600
60
8700
28.8
38.7
38.5
G 3/4
G 1/2
FDK 3050
1450
30
7.9
500
50
7250
28.8
38.7
38.5
G 3/4
G 1/2
FDK 3642
1450
36
9.5
420
42
6090
29.1
39
38.5
G 3/4
G 1/2
FDK 3840
1450
38
10
400
40
5800
29.2
39.2
38.5
G 3/4
G 1/2
FDK 4632
1450
46
12.2
320
32
4640
28.3
38
38.5
G 3/4
G 1/2
FDK 5030
1450
50
13.2
300
30
4350
28.8
38.7
38.5
G 3/4
G 1/2
FDK 5626
1450
56
14.8
260
26
3770
28
37.5
38.5
G 3/4
G 1/2
FDK 1760
1000
17.2
4.6
600
60
8700
19.9
26.7
38.5
G 3/4
G 1/2
FDK 2050
1000
20.7
5.5
500
50
7250
19.9
26.7
38.5
G 3/4
G 1/2
FDK 2442
1000
24.8
6.6
420
42
6090
20.1
26.9
38.5
G 3/4
G 1/2
FDK 2640
1000
26.2
6.9
400
40
5800
20.2
27
38.5
G 3/4
G 1/2
FDK 3132
1000
31.7
8.4
320
32
4640
19.5
26.2
38.5
G 3/4
G 1/2
FDK 3430
1000
34.5
9.1
300
30
4350
19.9
26.7
38.5
G 3/4
G 1/2
FDK 3826
1000
38.6
10.2
260
26
3770
19.3
25.9
38.5
G 3/4
G 1/2
Серия
Скорость (RPM)
Расход (л/мин)
Расход (GPM)
Давление (BAR)
Давление (MPA)
Давление (PSI)
Мощность (kW)
Мощность (HP)
Вес (kg)
Вход
Выход
FDK 2560
1450
25
6.6
600
60
8700
28.8
38.7
38.5
G 3/4
G 1/2
FDK 3050
1450
30
7.9
500
50
7250
28.8
38.7
38.5
G 3/4
G 1/2
FDK 3642
1450
36
9.5
420
42
6090
29.1
39
38.5
G 3/4
G 1/2
FDK 3840
1450
38
10
400
40
5800
29.2
39.2
38.5
G 3/4
G 1/2
FDK 4632
1450
46
12.2
320
32
4640
28.3
38
38.5
G 3/4
G 1/2
FDK 5030
1450
50
13.2
300
30
4350
28.8
38.7
38.5
G 3/4
G 1/2
FDK 5626
1450
56
14.8
260
26
3770
28
37.5
38.5
G 3/4
G 1/2
FDK 1760
1000
17.2
4.6
600
60
8700
19.9
26.7
38.5
G 3/4
G 1/2
FDK 2050
1000
20.7
5.5
500
50
7250
19.9
26.7
38.5
G 3/4
G 1/2
FDK 2442
1000
24.8
6.6
420
42
6090
20.1
26.9
38.5
G 3/4
G 1/2
FDK 2640
1000
26.2
6.9
400
40
5800
20.2
27
38.5
G 3/4
G 1/2
FDK 3132
1000
31.7
8.4
320
32
4640
19.5
26.2
38.5
G 3/4
G 1/2
FDK 3430
1000
34.5
9.1
300
30
4350
19.9
26.7
38.5
G 3/4
G 1/2
FDK 3826
1000
38.6
10.2
260
26
3770
19.3
25.9
38.5
G 3/4
G 1/2

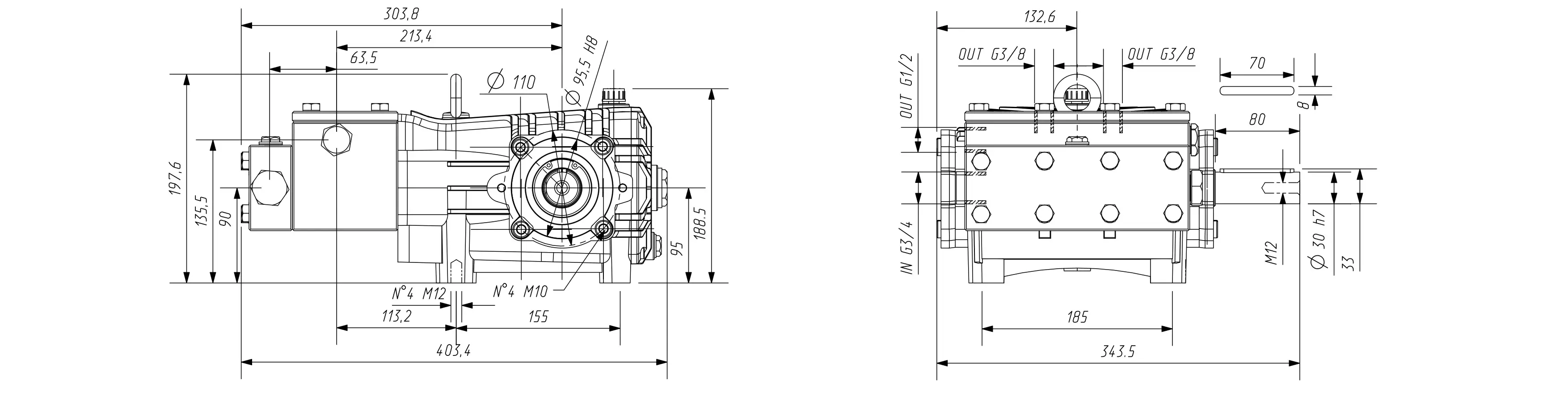

Диаграмма размеров

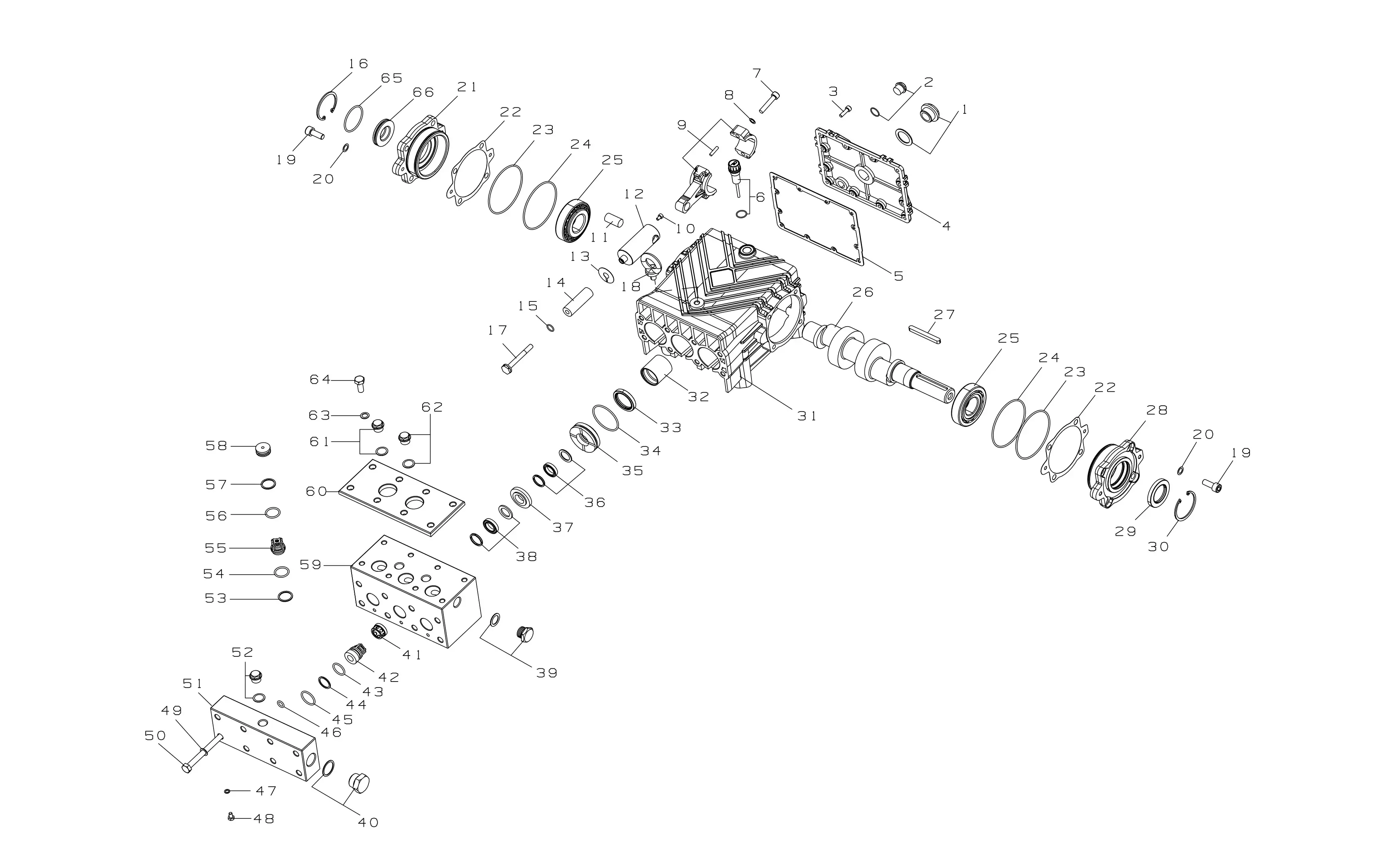

В разобранном виде
Список компонентов
1
Плоская прокладка
2
Плунжер
3
Винты задней крышки
4
Задняя крышка
5
Прокладка задней крышки
6
Щуп
7
Винты шатуна
8
Шайбы для винтов шатунов
9
Медный шатун
10
Винт плунжерного стержня
11
Штифт плунжерного стержня
12
Плунжерный стержень
13
Водоудерживающая прокладка
14
Керамический плунжер*
15
Керамическое уплотнение плунжера*
16
Стопорное кольцо масляного зеркала
17
Винт керамического плунжера
18
Подвесное кольцо
19
Винты торцевой крышки
20
Винты и прокладки торцевой крышки
21
Пластина Baffle
22
Регулировочная прокладка подшипника
23
Уплотнение торцевой крышки
24
Уплотнение торцевой крышки
25
Подшипник
26
коленчатый вал
27
Плоская шпонка
28
Прозрачная крышка
29
Вращающееся масляное уплотнение
30
Стопорное кольцо вращающегося сальника
31
Картер
32
Медная втулка картера
33
Сальник картера*
34
Направляющее медное седло уплотнения*
35
Направляющее медное основание
36
Водяное уплотнение низкого давления*
37
Медное нажимное кольцо
38
Водяное уплотнение высокого давления*
39
Плунжер
40
Плунжер
41
Опорное седло клапана подачи воды
42
Клапан низкого давления*
43
Уплотнение клапана впуска воды*
44
Стопорное кольцо клапана впуска воды*
45
Уплотнительное кольцо пластины водоприемника
46
Уплотнительное кольцо для охлаждающей воды
47
Прокладка из нержавеющей стали
48
Шнек охлаждающей воды
49
Двухсторонняя прокладка
50
Винт
51
Крышка водозаборника
52
Пробка
53
Стопорное кольцо клапана высокого давления*
54
Уплотнение клапана высокого давления*
55
Клапан высокого давления*
56
Уплотнительное кольцо медного седла
57
Уплотнительное кольцо медного седла
58
Медное седло клапана
59
Головка насоса из нержавеющей стали
60
Защитная пластина высокого давления
61
Плунжер
62
Плунжер
63
Двухсторонняя прокладка
64
Винт
65
Уплотнение масляного зеркала
66
Прозрачное масляное зеркало
