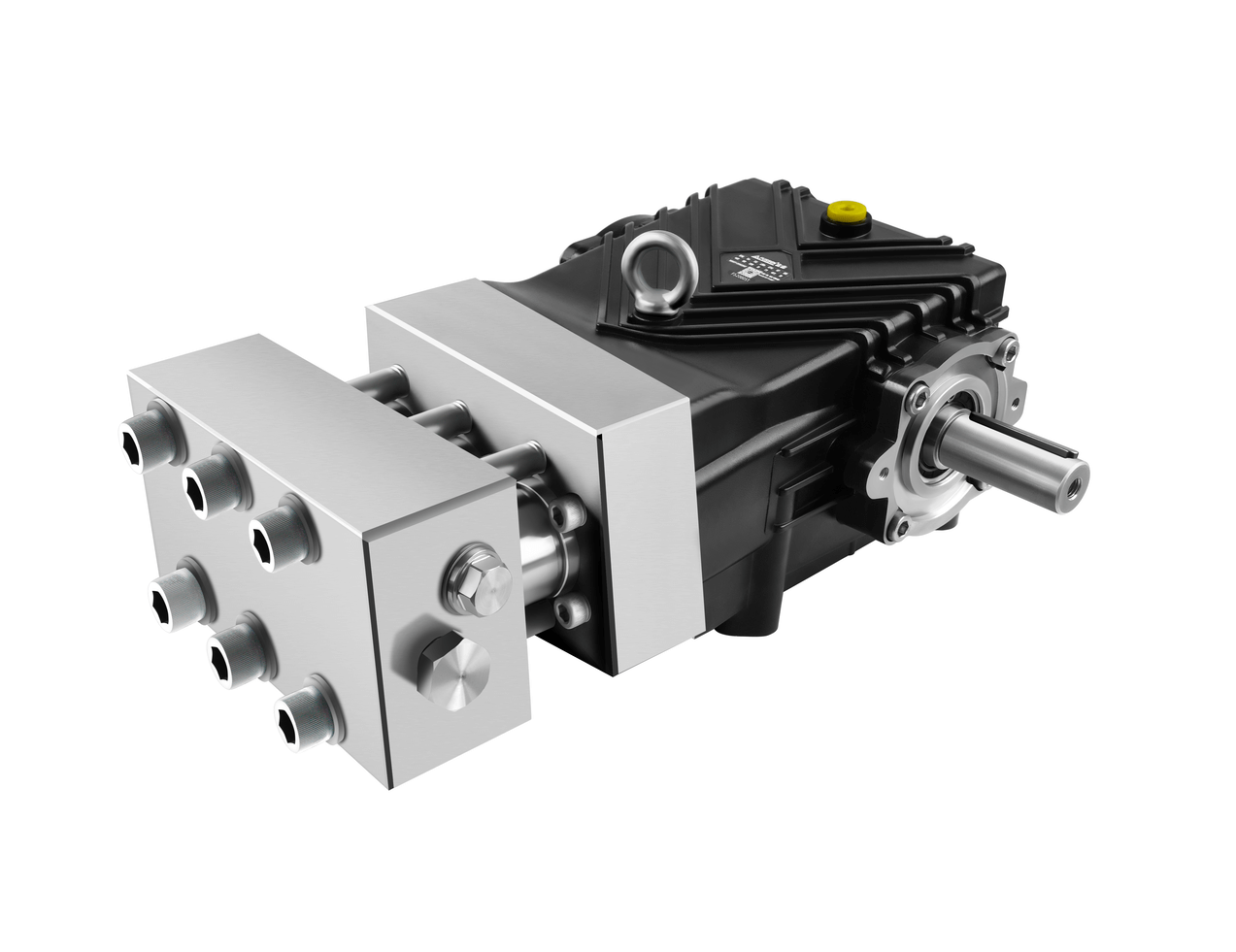

Плунжерные насосы Fussen FDH
В наличии
Модель:
FDH
Скорость вращения:
от 750 (RPM)
Расход:
от 6.7 (л/мин)
Давление:
до 2000 (BAR)
410 300 руб.
Стандартное исполнение плунжерных насосов серии FDH для обычной очищенной воды и аналогичных жидкостей, обладающих схожими физико-химическими характеристиками.
Применение
Материалы
Масло
Гарантия
Плунжерные насосы FUSSEN, / ООО «ФУССЕН РУС», находят широкое применение во всех отраслях промышленности, включая нефтегазовую, химическую, горнорудную, фармацевтическую и пищевую.
Плунжерные насосы широко используются в таких сферах, как строительство, сельское и коммунальное хозяйство, дорожное строительство, судостроение, судоремонт и транспорт.
Клапанный корпус изготовлен из нержавеющей стали;
Плунжер изготовлен из шлифованной керамики;
Клапаны изготавливаются из высокопрочной нержавеющей стали;
Уплотнения сделаны из NITRILE (NBR) с тканевым армированием;
Коленвал выполнен из закаленной стали особого сплава.
Для насосов серии FDH рекомендуется использовать трансмиссионное масло класса GL4 или GL5 с вязкостью 80w90.
Важно отметить, что первая замена масла должна быть проведена после 50 часов работы, а последующие замены — не реже чем раз в 6 месяцев.
Кроме того, замена масла должна быть выполнена незамедлительно в случае появления конденсата.
Гарантия на насосы составляет 12 месяцев.
В системе необходимо установить и отрегулировать предохранительный клапан сразу после насоса, чтобы давление не превышало допустимое значение более чем на 20%.
Использование насоса без предохранительного клапана, а также при превышении максимально допустимой температуры среды и числа оборотов, предусмотренных конструкцией, аннулирует гарантию
Конфигурации
Серия
Скорость (RPM)
Расход (л/мин)
Расход (GPM)
Давление (BAR)
Давление (MPA)
Давление (PSI)
Мощность (kW)
Мощность (HP)
Вес (kg)
Вход
Выход
FDH 6200
750
6.7
1.8
2000
200
29000
25.6
34.4
42
G 1/2
G 1/2
FDH 8200
900
8
2.1
2000
200
29000
30.8
41.3
42
G 1/2
G 1/2
FDH 15100
1000
15
4
1000
100
14500
28.8
38.7
42
G 1/2
G 1/2
FDH 1880
1000
18
4.8
800
80
11600
27.7
37.1
42
G 1/2
G 1/2
FDH 16100
1450
16
4.2
1000
100
14500
30.8
41.3
42
G 1/2
G 1/2
FDH 2080
1450
20
5.3
800
80
11600
30.8
41.3
42
G 1/2
G 1/2
Серия
Скорость (RPM)
Расход (л/мин)
Расход (GPM)
Давление (BAR)
Давление (MPA)
Давление (PSI)
Мощность (kW)
Мощность (HP)
Вес (kg)
Вход
Выход
FDH 6200
750
6.7
1.8
2000
200
29000
25.6
34.4
42
G 1/2
G 1/2
FDH 8200
900
8
2.1
2000
200
29000
30.8
41.3
42
G 1/2
G 1/2
FDH 15100
1000
15
4
1000
100
14500
28.8
38.7
42
G 1/2
G 1/2
FDH 1880
1000
18
4.8
800
80
11600
27.7
37.1
42
G 1/2
G 1/2
FDH 16100
1450
16
4.2
1000
100
14500
30.8
41.3
42
G 1/2
G 1/2
FDH 2080
1450
20
5.3
800
80
11600
30.8
41.3
42
G 1/2
G 1/2

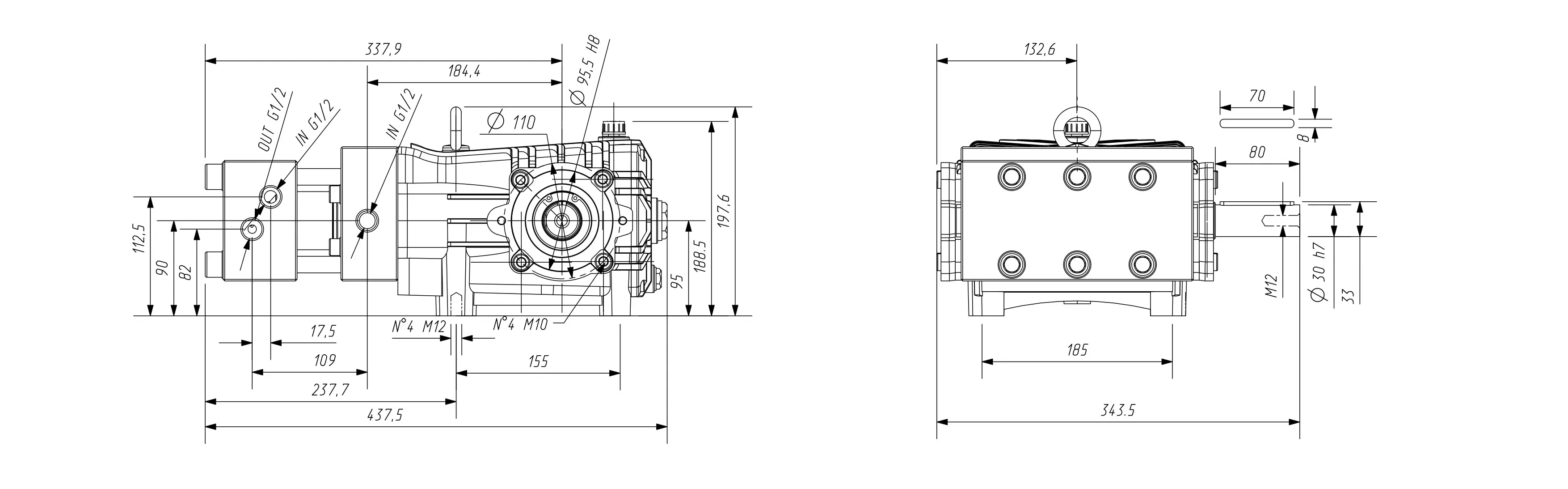

Диаграмма размеров

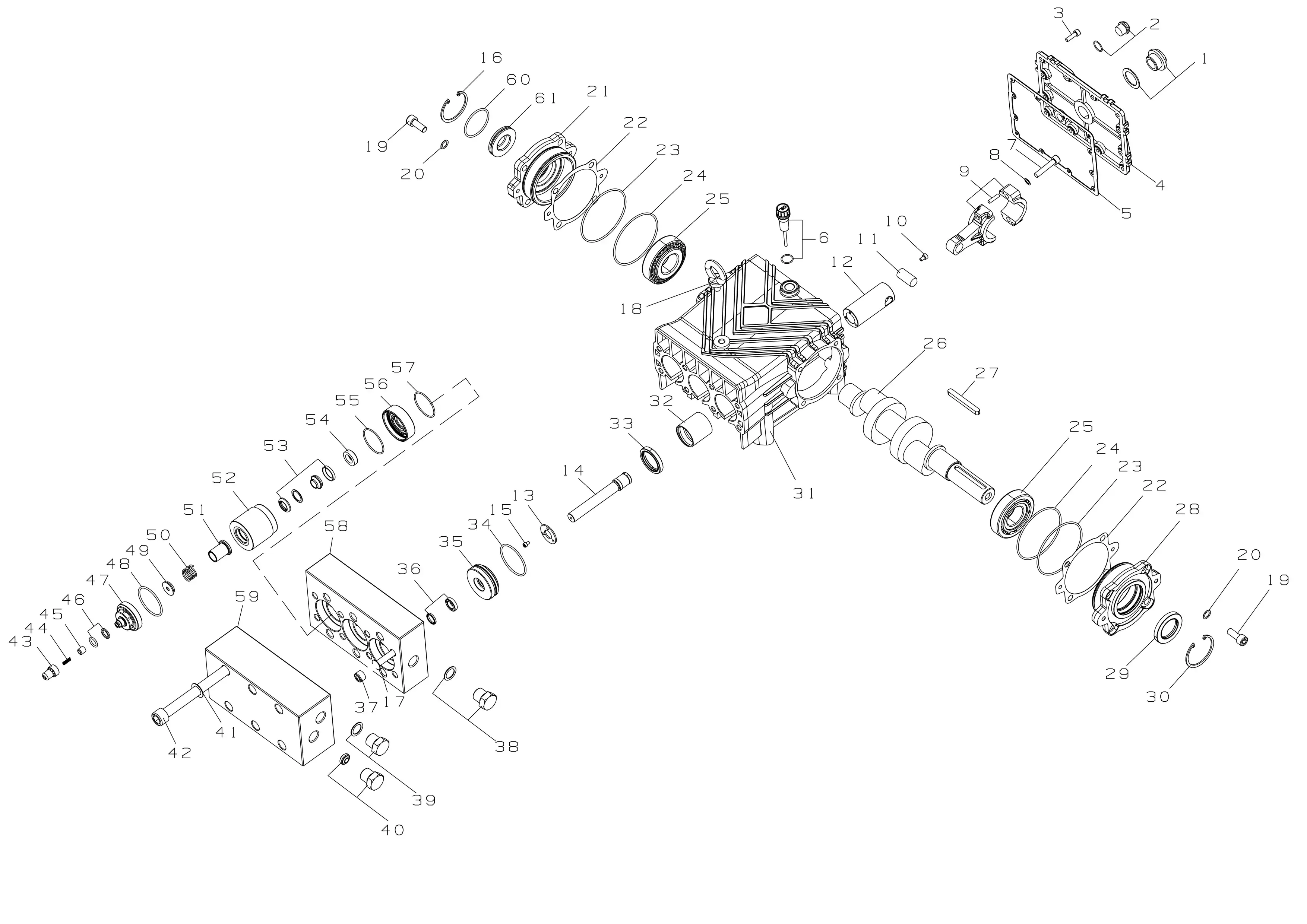

В разобранном виде
Список компонентов
1
Масляная линза с плоской прокладкой
2
Плунжер
3
Винты задней крышки
4
Задняя крышка
5
Прокладка задней крышки
6
Щуп
7
Винты шатуна
8
Шайбы для винтов шатунов
9
Медный шатун
10
Винт плунжерного стержня
11
Штифт плунжерного стержня
12
Плунжерный стержень
13
Сальник плунжера
14
Плунжер
15
Винт сальника плунжера
16
Стопорное кольцо масляного зеркала
17
Двухсторонняя прокладка
18
Подвесное кольцо
19
Винты торцевой крышки
20
Винты и прокладки торцевой крышки
21
Пластина
22
Регулировочная прокладка подшипника
23
Уплотнение торцевой крышки
24
Уплотнение торцевой крышки
25
Подшипник
26
Коленчатый вал
27
Плоская шпонка
28
Прозрачная крышка
29
Вращающийся сальник
30
Стопорное кольцо вращающегося сальника
31
Картер
32
Медная втулка картера
33
Сальник картера*
34
Направляющее медное седло уплотнения*
35
Направляющее медное основание
36
Водяное уплотнение низкого давления
37
Винт
38
Плунжер
39
Плунжер
40
Плунжер
41
Двухсторонняя прокладка
42
Винт
43
Седло выпускного клапана
44
Пружина выпускного клапана
45
Разгрузочный клапан
46
Уплотнение выпускного клапана
47
Корпус клапана
48
Бочка с комплектом уплотнений*
49
Всасывающий клапан*
50
Пружина всасывающего клапана
51
Направляющая медная втулка
52
Цилиндр высокого давления
53
Уплотнение высокого давления*
54
Седло уплотнения высокого давления
55
Уплотнение торцевой крышки
56
Торцевая крышка
57
Уплотнение торцевой крышки
58
объединительная плата
59
Головка насоса из нержавеющей стали
60
Уплотнение масляного зеркала
61
Прозрачная масляная линза
