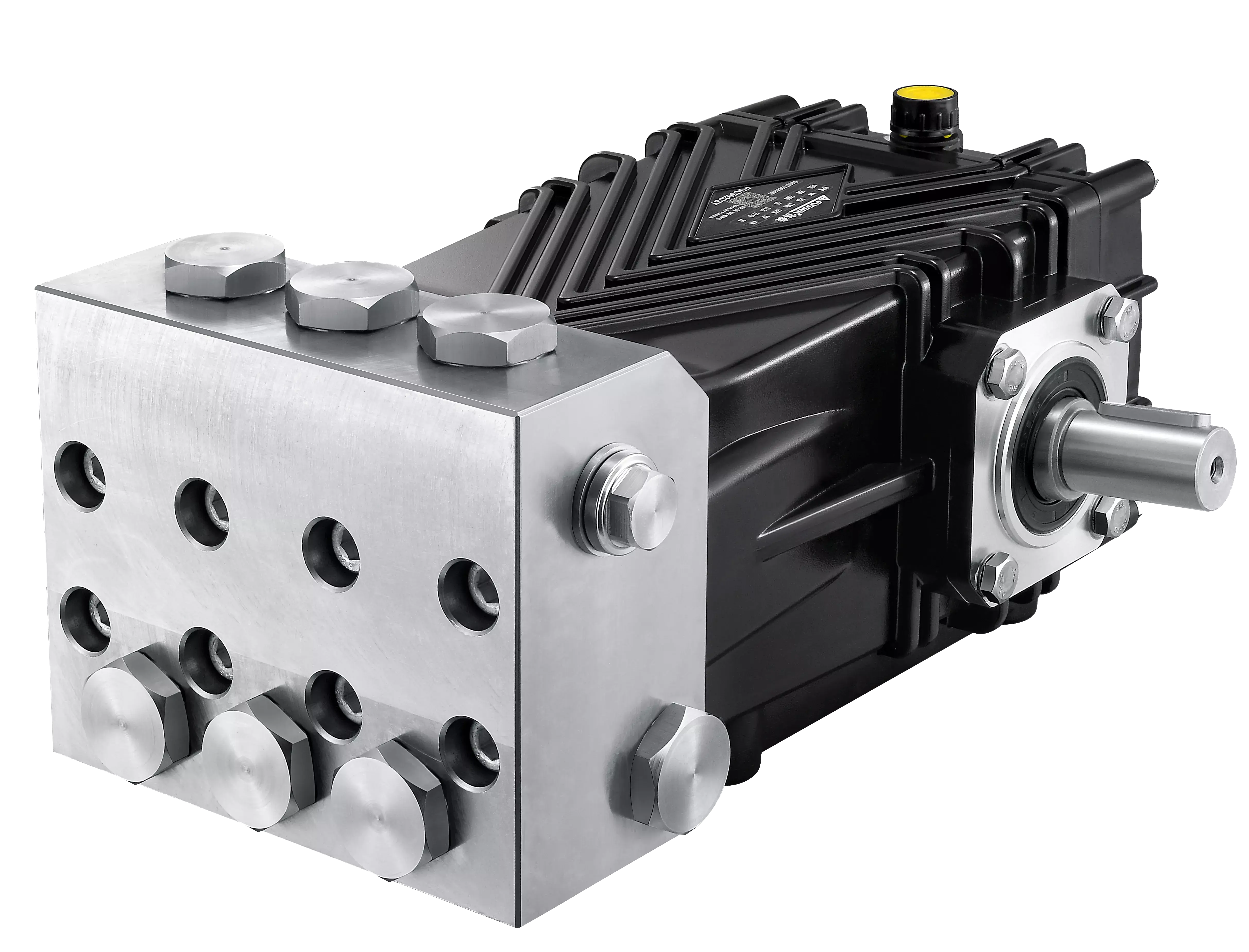

Плунжерные насосы Fussen FCL
В наличии
Модель:
FCL
Скорость вращения:
от 1450 (RPM)
Расход:
от 30 (л/мин)
Давление:
до 300 (BAR)
129 300 руб.
Стандартное исполнение плунжерных насосов серии FCL для обычной очищенной воды и аналогичных жидкостей, обладающих схожими физико-химическими характеристиками.
Применение
Материалы
Масло
Гарантия
Плунжерные насосы FUSSEN, / ООО «ФУССЕН РУС», находят широкое применение во всех отраслях промышленности, включая нефтегазовую, химическую, горнорудную, фармацевтическую и пищевую.
Плунжерные насосы широко используются в таких сферах, как строительство, сельское и коммунальное хозяйство, дорожное строительство, судостроение, судоремонт и транспорт.
Клапанный корпус изготовлен из нержавеющей стали;
Плунжер изготовлен из шлифованной керамики;
Клапаны изготавливаются из высокопрочной нержавеющей стали;
Уплотнения сделаны из NITRILE (NBR) с тканевым армированием;
Коленвал выполнен из закаленной стали особого сплава.
Для насосов серии FCL рекомендуется использовать трансмиссионное масло класса GL4 или GL5 с вязкостью 80w90.
Важно отметить, что первая замена масла должна быть проведена после 50 часов работы, а последующие замены — не реже чем раз в 6 месяцев.
Кроме того, замена масла должна быть выполнена незамедлительно в случае появления конденсата.
Гарантия на насосы составляет 12 месяцев.
В системе необходимо установить и отрегулировать предохранительный клапан сразу после насоса, чтобы давление не превышало допустимое значение более чем на 20%.
Использование насоса без предохранительного клапана, а также при превышении максимально допустимой температуры среды и числа оборотов, предусмотренных конструкцией, аннулирует гарантию
Конфигурации
Серия
Скорость (RPM)
Расход (л/мин)
Расход (GPM)
Давление (BAR)
Давление (MPA)
Давление (PSI)
Мощность (kW)
Мощность (HP)
Вес (kg)
Вход
Выход
FCL 3030
1450
30
7.9
300
30
4350
18
24.1
16.8
G 3/4
G 1/2
FCL 5020
1450
50
13.2
200
20
2900
20
26.8
16.8
G 3/4
G 1/2
FCL 5519
1450
55
14.5
190
19
2755
20.9
28
16.8
G 3/4
G 1/2
FCL 6018
1450
60
15.9
180
18
2610
21.6
29
16.8
G 3/4
G 1/2
FCL 6517
1450
65
17.2
170
17
2465
22.1
29.6
16.8
G 3/4
G 1/2
FCL 7016
1450
70
18.5
160
16
2320
22.4
30
16.8
G 3/4
G 1/2
FCL 3630
1750
36.2
9.6
300
30
4350
21.7
29.1
16.8
G 3/4
G 1/2
FCL 6020
1750
60.3
15.9
200
20
2900
24.1
32.4
16.8
G 3/4
G 1/2
FCL 6619
1750
66.4
17.5
190
19
2755
25.2
33.8
16.8
G 3/4
G 1/2
FCL 7218
1750
72.4
19.1
180
18
2610
26.1
35
16.8
G 3/4
G 1/2
FCL 7817
1750
78.4
20.7
170
17
2465
26.7
35.8
16.8
G 3/4
G 1/2
FCL 8416
1750
84.5
22.3
160
16
2320
27
36.3
16.8
G 3/4
G 1/2
Серия
Скорость (RPM)
Расход (л/мин)
Расход (GPM)
Давление (BAR)
Давление (MPA)
Давление (PSI)
Мощность (kW)
Мощность (HP)
Вес (kg)
Вход
Выход
FCL 3030
1450
30
7.9
300
30
4350
18
24.1
16.8
G 3/4
G 1/2
FCL 5020
1450
50
13.2
200
20
2900
20
26.8
16.8
G 3/4
G 1/2
FCL 5519
1450
55
14.5
190
19
2755
20.9
28
16.8
G 3/4
G 1/2
FCL 6018
1450
60
15.9
180
18
2610
21.6
29
16.8
G 3/4
G 1/2
FCL 6517
1450
65
17.2
170
17
2465
22.1
29.6
16.8
G 3/4
G 1/2
FCL 7016
1450
70
18.5
160
16
2320
22.4
30
16.8
G 3/4
G 1/2
FCL 3630
1750
36.2
9.6
300
30
4350
21.7
29.1
16.8
G 3/4
G 1/2
FCL 6020
1750
60.3
15.9
200
20
2900
24.1
32.4
16.8
G 3/4
G 1/2
FCL 6619
1750
66.4
17.5
190
19
2755
25.2
33.8
16.8
G 3/4
G 1/2
FCL 7218
1750
72.4
19.1
180
18
2610
26.1
35
16.8
G 3/4
G 1/2
FCL 7817
1750
78.4
20.7
170
17
2465
26.7
35.8
16.8
G 3/4
G 1/2
FCL 8416
1750
84.5
22.3
160
16
2320
27
36.3
16.8
G 3/4
G 1/2

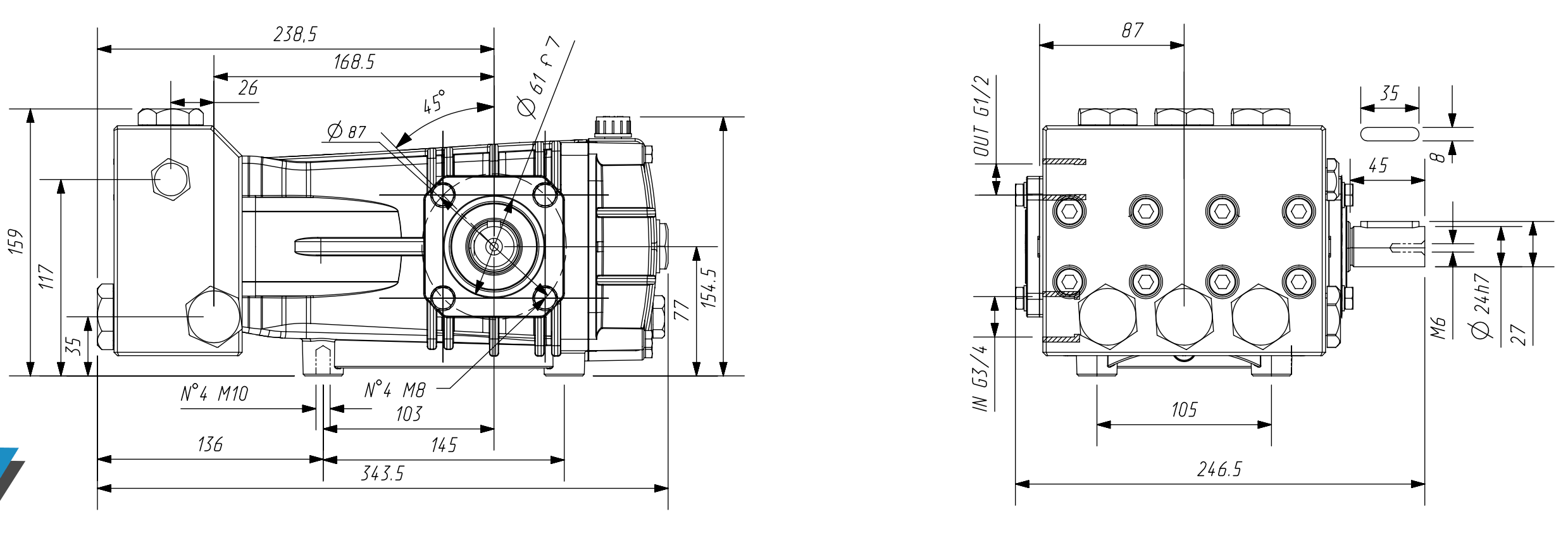

Диаграмма размеров

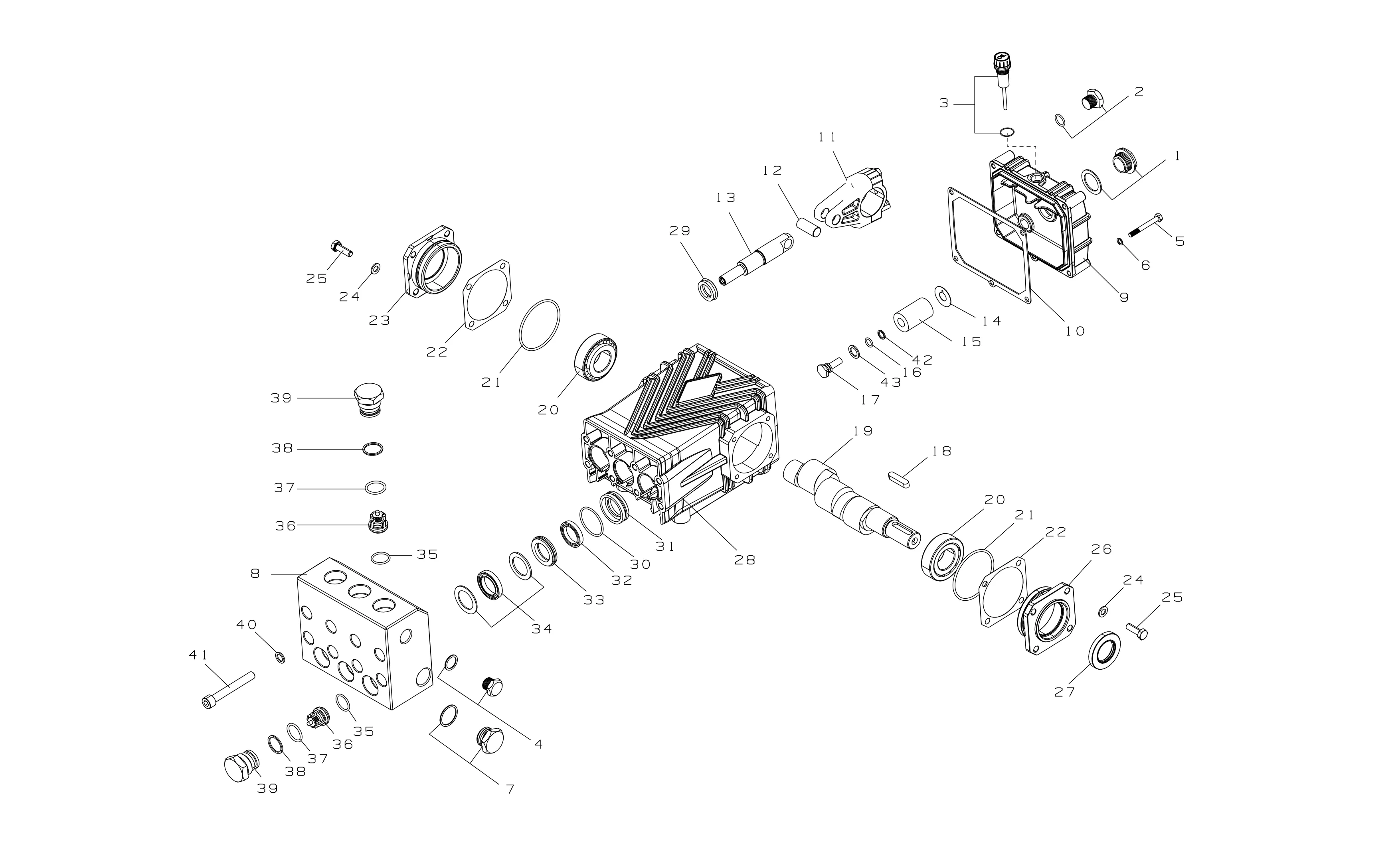

В разобранном виде
Список компонентов
1
Шестигранная масляная линза с плоской прокладкой
2
Пробка
3
Щуп
4
Пробка
5
Шестигранный винт
6
Двухсторонняя зубчатая прокладка
7
Плунжер
8
Головка насоса из нержавеющей стали
9
Задняя крышка
10
Резиновая прокладка
11
Шатун
12
Плунжерный штифт
13
Шток плунжера
14
Водоудерживающая прокладка
15
Керамическая трубка*
16
Уплотнительное кольцо плунжерного стержня
17
Гайка плунжерного штока
18
Плоский ключ
19
Коленчатый вал
20
Конические роликовые подшипники
21
Уплотнительное кольцо торцевой крышки
22
Регулировочная шайба
23
Пластина
24
Двухсторонняя зубчатая прокладка
25
Винт с шестигранной головкой
26
Прозрачная крышка
27
Сальник
28
Картер
29
Сальник картера*
30
Направляющее медное седло Уплотнительное кольцо*
31
Направляющее медное основание
32
Водяное уплотнение низкого давления*
33
Медное нажимное кольцо
34
Водяное уплотнение высокого давления*
35
Уплотнительное кольцо обратного клапана*
36
Обратный клапан*
37
Уплотнительное кольцо винта крышки клапана
38
Стопорное кольцо винта клапанной крышки
39
Винты крышки
40
Двухсторонняя зубчатая прокладка
41
Винт головки насоса
42
Стопорное кольцо
43
Медная прокладка
