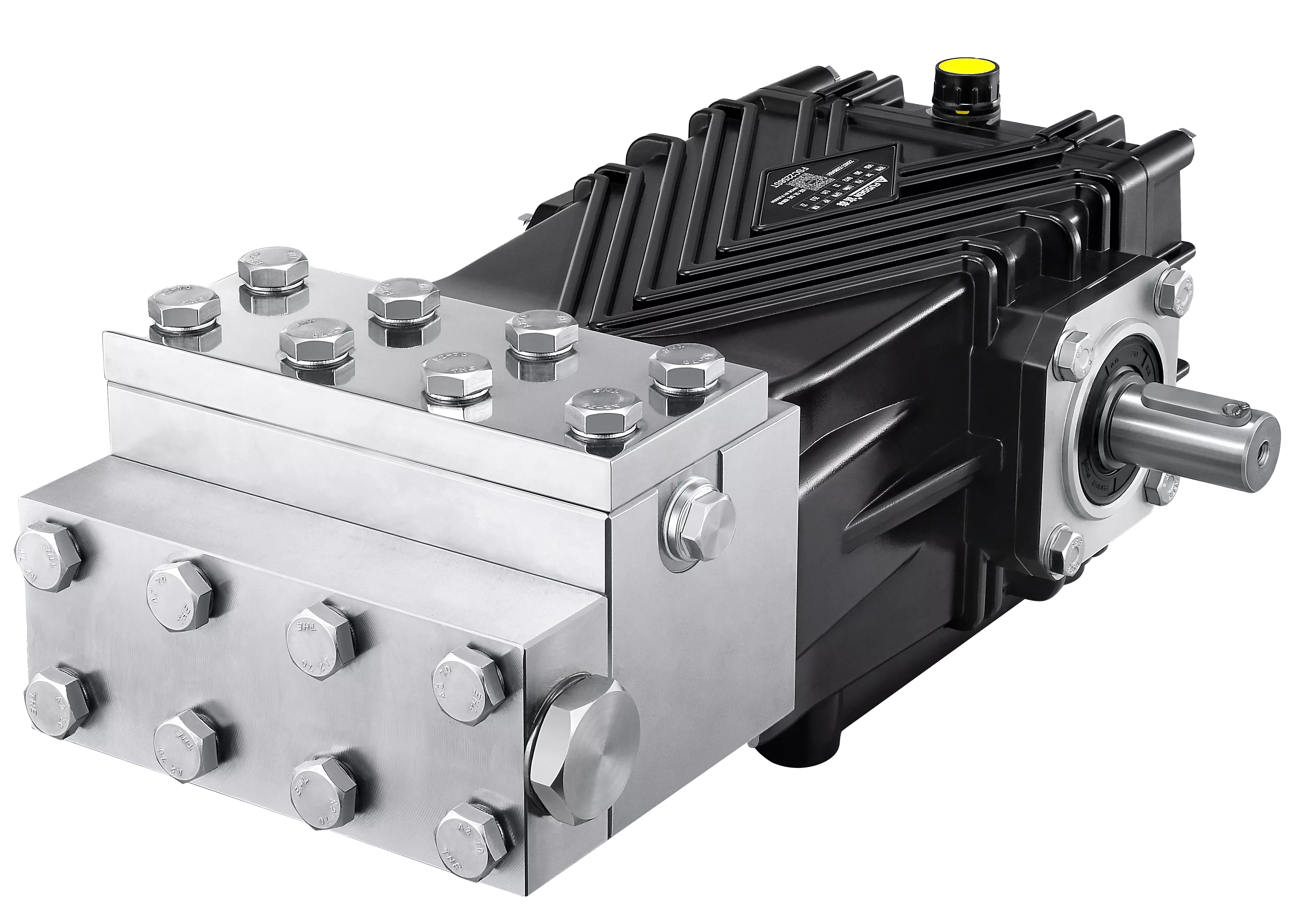

Плунжерные насосы Fussen FCH
В наличии
Модель:
FCH
Скорость вращения:
от 1450 (RPM)
Расход:
от 16 (л/мин)
Давление:
до 600 (BAR)
119 250 руб.
Стандартное исполнение плунжерных насосов серии FCH для обычной очищенной воды и аналогичных жидкостей, обладающих схожими физико-химическими характеристиками.
Применение
Материалы
Масло
Гарантия
Плунжерные насосы FUSSEN, / ООО «ФУССЕН РУС», находят широкое применение во всех отраслях промышленности, включая нефтегазовую, химическую, горнорудную, фармацевтическую и пищевую.
Плунжерные насосы широко используются в таких сферах, как строительство, сельское и коммунальное хозяйство, дорожное строительство, судостроение, судоремонт и транспорт.
Клапанный корпус изготовлен из нержавеющей стали;
Плунжер изготовлен из шлифованной керамики;
Клапаны изготавливаются из высокопрочной нержавеющей стали;
Уплотнения сделаны из NITRILE (NBR) с тканевым армированием;
Коленвал выполнен из закаленной стали особого сплава.
Для насосов серии FCH рекомендуется использовать трансмиссионное масло класса GL4 или GL5 с вязкостью 80w90.
Важно отметить, что первая замена масла должна быть проведена после 50 часов работы, а последующие замены — не реже чем раз в 6 месяцев.
Кроме того, замена масла должна быть выполнена незамедлительно в случае появления конденсата.
Гарантия на насосы составляет 12 месяцев.
В системе необходимо установить и отрегулировать предохранительный клапан сразу после насоса, чтобы давление не превышало допустимое значение более чем на 20%.
Использование насоса без предохранительного клапана, а также при превышении максимально допустимой температуры среды и числа оборотов, предусмотренных конструкцией, аннулирует гарантию
Конфигурации
Серия
Скорость (RPM)
Расход (л/мин)
Расход (GPM)
Давление (BAR)
Давление (MPA)
Давление (PSI)
Мощность (kW)
Мощность (HP)
Вес (kg)
Вход
Выход
FCH 1650
1450
16
4.2
500
50
7250
16
21.5
23.1
G 1/2
G 3/8
FCH 1860
1450
18
4.8
600
60
8700
21.6
29
23.1
G 1/2
G 3/8
FCH 2135
1450
21
5.5
350
35
5075
14.7
19.7
23.1
G 1/2
G 3/8
FCH 2250
1450
22
5.8
500
50
7250
22
29.5
23.1
G 1/2
G 3/8
FCH 1950
1750
19.3
5.1
500
50
7250
19.3
25.9
23.1
G 1/2
G 3/8
FCH 2160
1750
21.7
5.7
600
60
8700
26.1
35
23.1
G 1/2
G 3/8
FCH 2535
1750
25.3
6.7
350
35
5075
17.7
23.8
23.1
G 1/2
G 3/8
FCH 2650
1750
26.6
7
500
50
7250
26.6
35.6
23.1
G 1/2
G 3/8
Серия
Скорость (RPM)
Расход (л/мин)
Расход (GPM)
Давление (BAR)
Давление (MPA)
Давление (PSI)
Мощность (kW)
Мощность (HP)
Вес (kg)
Вход
Выход
FCH 1650
1450
16
4.2
500
50
7250
16
21.5
23.1
G 1/2
G 3/8
FCH 1860
1450
18
4.8
600
60
8700
21.6
29
23.1
G 1/2
G 3/8
FCH 2135
1450
21
5.5
350
35
5075
14.7
19.7
23.1
G 1/2
G 3/8
FCH 2250
1450
22
5.8
500
50
7250
22
29.5
23.1
G 1/2
G 3/8
FCH 1950
1750
19.3
5.1
500
50
7250
19.3
25.9
23.1
G 1/2
G 3/8
FCH 2160
1750
21.7
5.7
600
60
8700
26.1
35
23.1
G 1/2
G 3/8
FCH 2535
1750
25.3
6.7
350
35
5075
17.7
23.8
23.1
G 1/2
G 3/8
FCH 2650
1750
26.6
7
500
50
7250
26.6
35.6
23.1
G 1/2
G 3/8

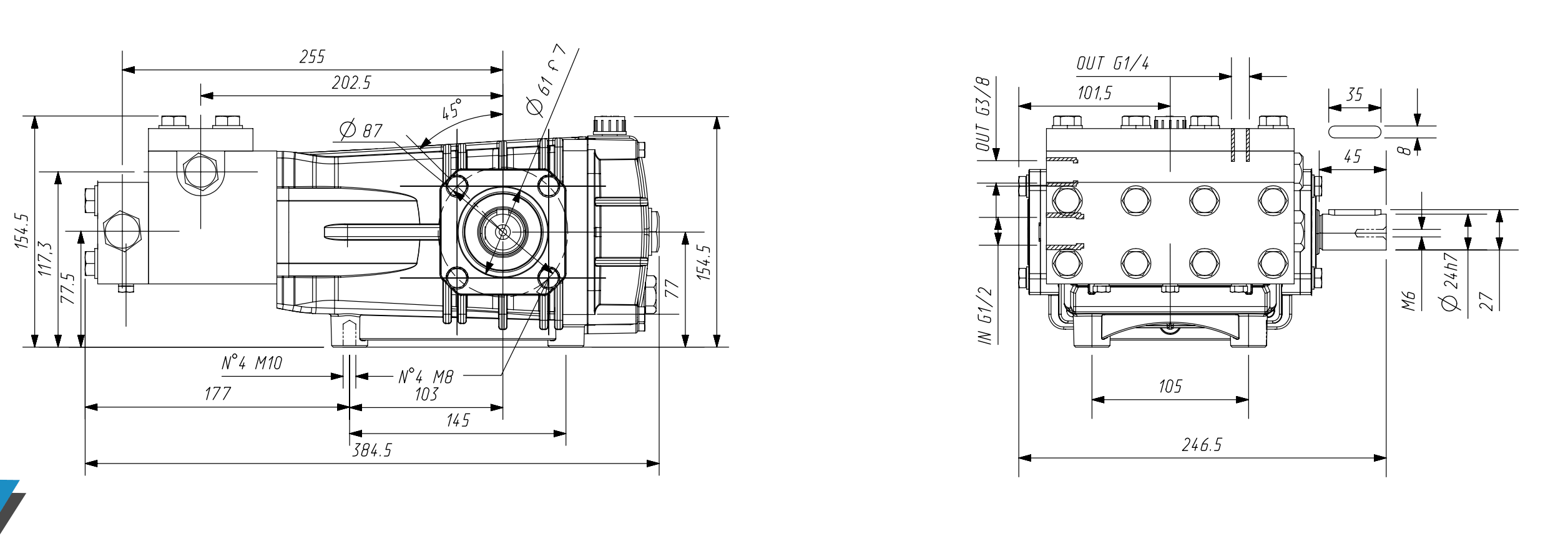

Диаграмма размеров

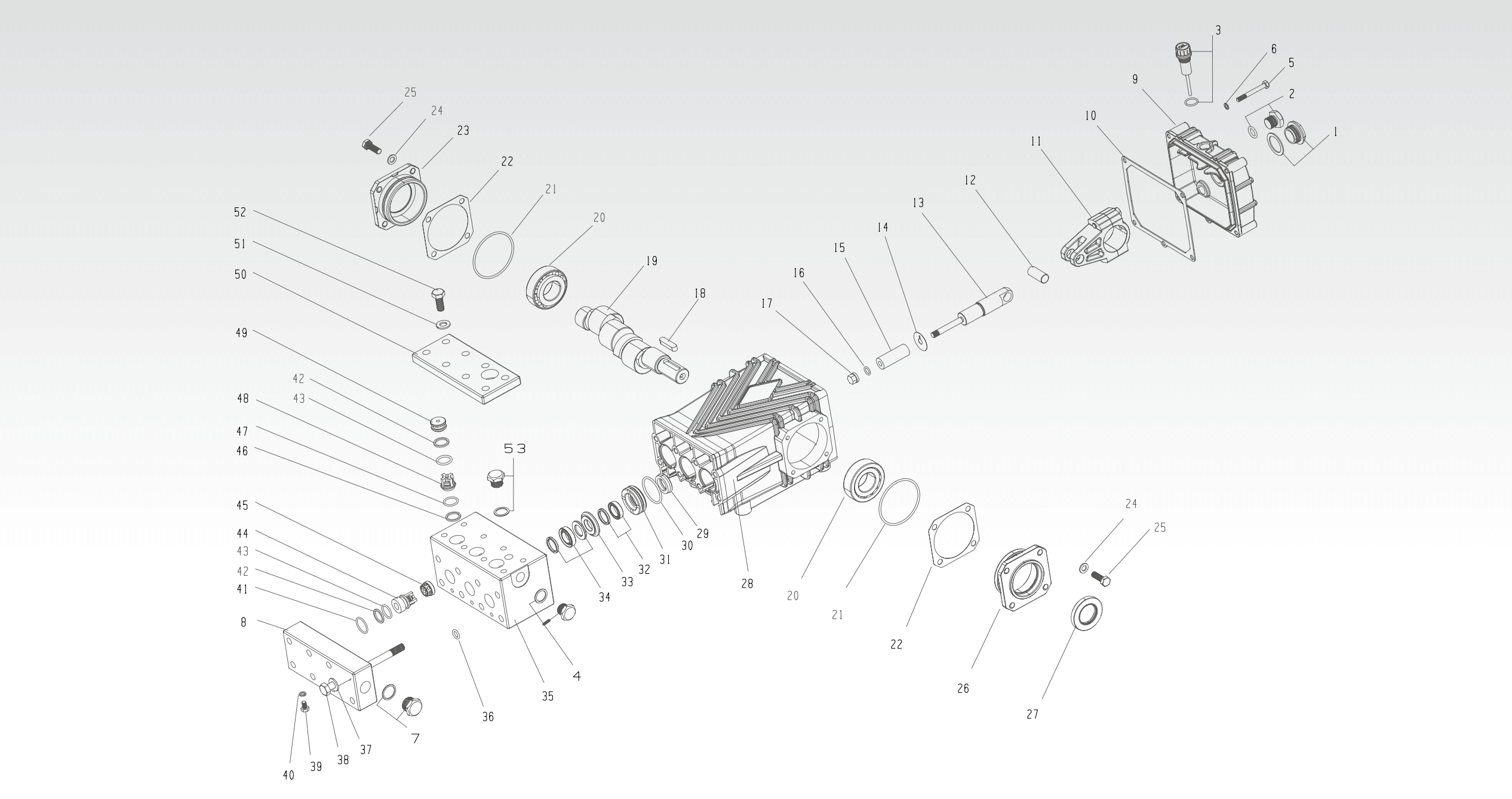

В разобранном виде
Список компонентов
1
Шестигранная масляная линза с плоской площадкой
2
Пробка
3
Щуп
4
Пробка
5
Винт с шестигранной головкой
6
Двухсторонняя зубчатая прокладка
7
Плунжер
8
Крышка низкого давления
9
Задняя крышка
10
Резиновая прокладка
11
Шатун
12
Плунжерный штифт
13
Шток плунжера
14
Водоудерживающая прокладка
15
Керамическая трубка*
16
Уплотнительное кольцо плунжерного стержня*
17
Гайка плунжерного штока
18
Плоский ключ
19
Коленчатый вал
20
Конические роликовые подшипники
21
Уплотнительное кольцо торцевой крышки
22
Регулировочная шайба
23
крышка сальника
24
Двухсторонняя зубчатая прокладка
25
Винт с шестигранной головкой
26
Прозрачная крышка
27
Сальник
28
Картер
29
Сальник коробки*
30
Направляющее медное седло Уплотнительное кольцо*
31
Направляющее медное основание
32
Водяное уплотнение низкого давления*
33
Медное нажимное кольцо
34
Водяное уплотнение высокого давления*
35
Головка насоса из нержавеющей стали
36
Уплотнительное кольцо для охлаждающей воды
37
Двухсторонняя зубчатая прокладка
38
Винты с внешним шестигранником M10
39
Винты с внешним шестигранником M6
40
Комбинированная прокладка
41
Уплотнительное кольцо крышки низкого давления
42
Открытое стопорное кольцо*
43
Уплотнительное кольцо*
44
Клапан низкого давления*
45
Медная опора одноходового клапана
46
Стопорное кольцо клапана высокого давления*
47
Уплотнительное кольцо клапана высокого давления*
48
Клапан высокого давления*
49
Медное седло клапана высокого давления
50
Пластина крышки клапана высокого давления
51
Двухсторонняя зубчатая прокладка
52
Винты с внешним шестигранником M10
53
Плунжер
