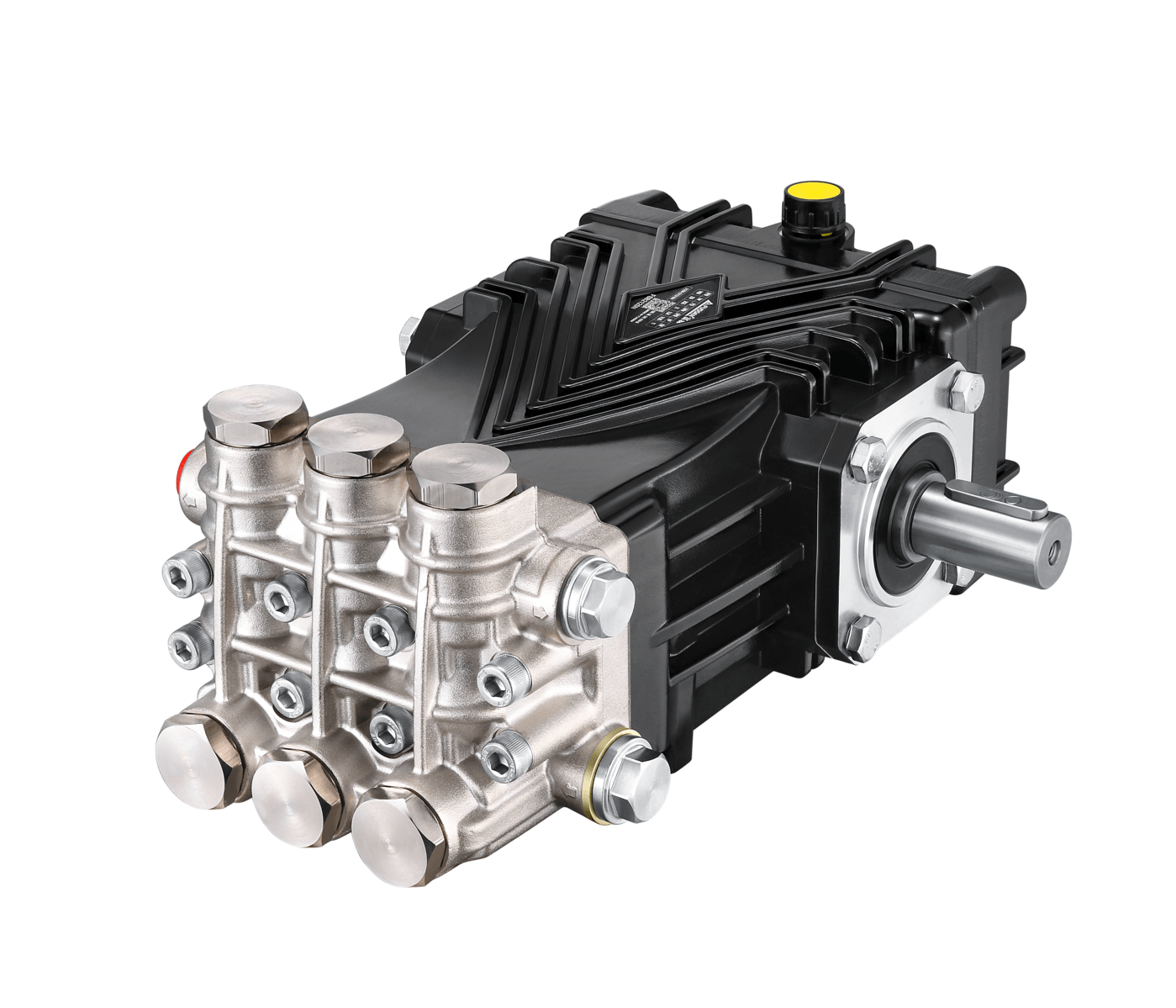

Плунжерные насосы Fussen FBN
Модель:
FBN
Скорость вращения:
от 1450 (RPM)
Расход:
от 10 (л/мин)
Давление:
от 350 (BAR)
Стандартное исполнение плунжерных насосов серии FBN для обычной очищенной воды и аналогичных жидкостей, обладающих схожими физико-химическими характеристиками.
Конфигурации
Серия
Скорость (RPM)
Расход (л/мин)
Расход (GPM)
Давление (BAR)
Давление (MPA)
Давление (PSI)
Мощность (kW)
Мощность (HP)
Вес (kg)
Вход
Выход
FBN 1035
1450
10
2.6
350
35
5075
7
9.4
10.7
G 1/2
G 3/8
FBN 1525
1450
15
4
250
25
3625
7.5
10.1
10.7
G 1/2
G 3/8
FBN 1535
1450
15
4
350
35
5075
10.5
14.1
10.7
G 1/2
G 3/8
FBN 1828
1450
18
4.8
280
28
4060
10.1
13.5
10.7
G 1/2
G 3/8
FBN 2125
1450
21
5.5
250
25
3625
10.5
14.1
10.7
G 1/2
G 3/8
FBN 3020
1450
30
7.9
200
20
2900
12
16.1
10.7
G 1/2
G 3/8
FBN 1235
1750
12.1
3.2
350
35
5075
8.4
11.3
10.7
G 1/2
G 3/8
FBN 1825
1750
18.1
4.8
250
25
3625
9.1
12.1
10.7
G 1/2
G 3/8
FBN 1835
1750
18.1
4.8
350
35
5075
12.7
17
10.7
G 1/2
G 3/8
FBN 2128
1750
21.7
5.7
280
28
4060
12.2
16.3
10.7
G 1/2
G 3/8
FBN 2525
1750
25.3
6.7
250
25
3625
12.7
17
10.7
G 1/2
G 3/8
FBN 3620
1750
36.2
9.6
200
20
2900
14.5
19.4
10.7
G 1/2
G 3/8
Серия
Скорость (RPM)
Расход (л/мин)
Расход (GPM)
Давление (BAR)
Давление (MPA)
Давление (PSI)
Мощность (kW)
Мощность (HP)
Вес (kg)
Вход
Выход
FBN 1035
1450
10
2.6
350
35
5075
7
9.4
10.7
G 1/2
G 3/8
FBN 1525
1450
15
4
250
25
3625
7.5
10.1
10.7
G 1/2
G 3/8
FBN 1535
1450
15
4
350
35
5075
10.5
14.1
10.7
G 1/2
G 3/8
FBN 1828
1450
18
4.8
280
28
4060
10.1
13.5
10.7
G 1/2
G 3/8
FBN 2125
1450
21
5.5
250
25
3625
10.5
14.1
10.7
G 1/2
G 3/8
FBN 3020
1450
30
7.9
200
20
2900
12
16.1
10.7
G 1/2
G 3/8
FBN 1235
1750
12.1
3.2
350
35
5075
8.4
11.3
10.7
G 1/2
G 3/8
FBN 1825
1750
18.1
4.8
250
25
3625
9.1
12.1
10.7
G 1/2
G 3/8
FBN 1835
1750
18.1
4.8
350
35
5075
12.7
17
10.7
G 1/2
G 3/8
FBN 2128
1750
21.7
5.7
280
28
4060
12.2
16.3
10.7
G 1/2
G 3/8
FBN 2525
1750
25.3
6.7
250
25
3625
12.7
17
10.7
G 1/2
G 3/8
FBN 3620
1750
36.2
9.6
200
20
2900
14.5
19.4
10.7
G 1/2
G 3/8

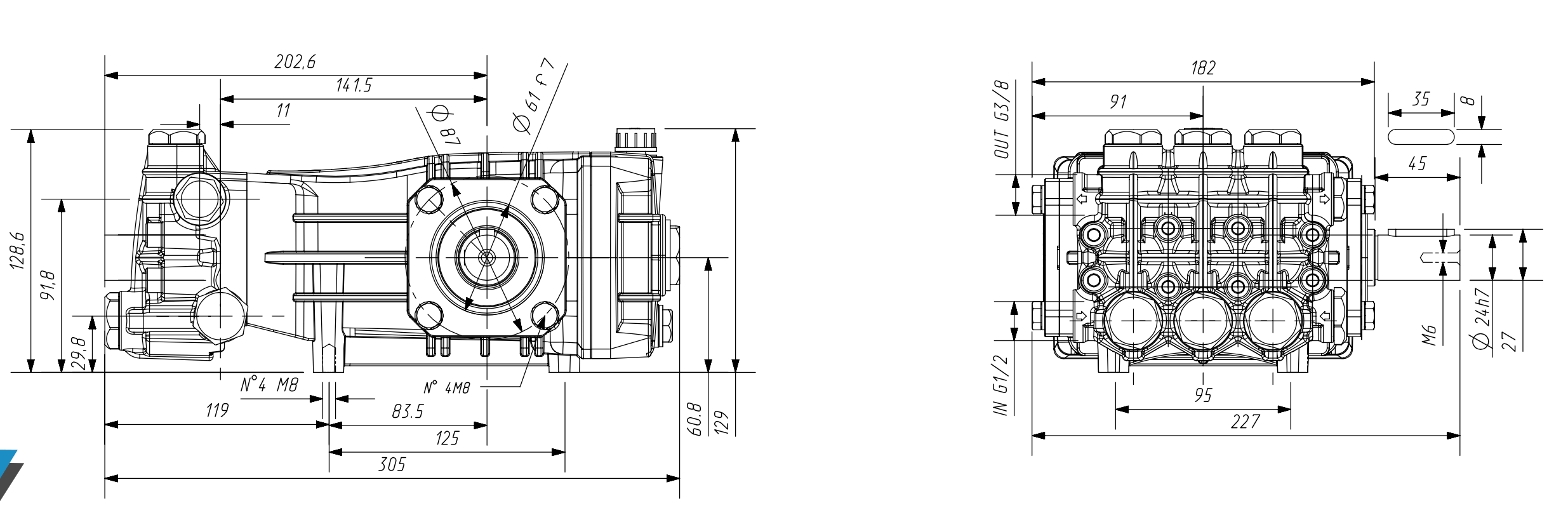

Диаграмма размеров

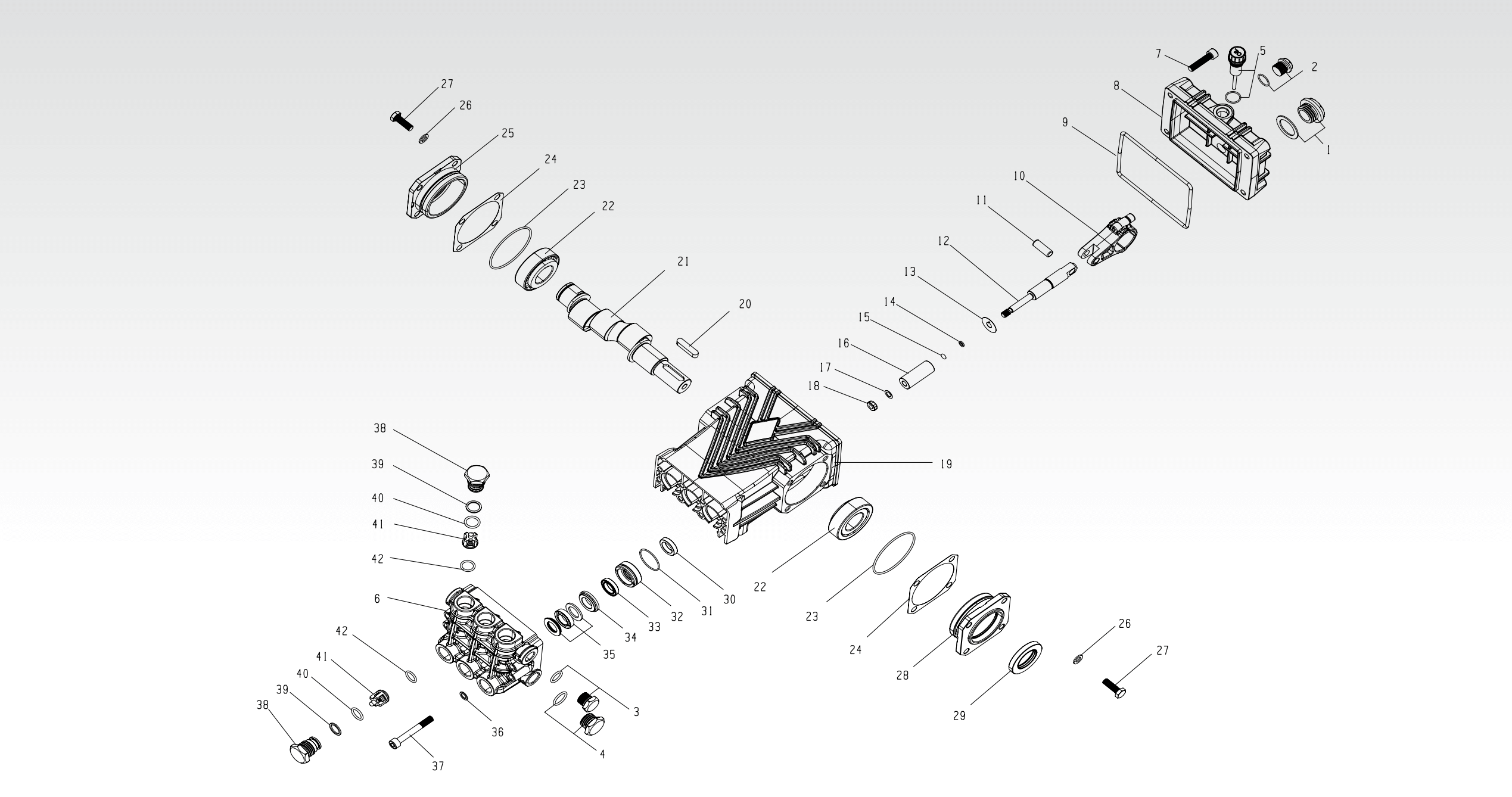

В разобранном виде
Список компонентов
1
Масляное зеркало
2
Плунжер
3
Плунжер
4
Пробка
5
Щуп
6
Никелированная латунная головка насоса
7
Винты с внутренним шестигранником
8
Задняя крышка
9
Уплотнительное кольцо задней крышки
10
Шток плунжера
11
Плунжерный штифт
12
Шток плунжера
13
Водоудерживающая прокладка
14
стопорное кольцо
15
Уплотнительное кольцо
16
Керамическая трубка*
17
Медная шайба
18
Гайка штока плунжера
19
Картер
20
Плоская шпонка
21
Коленчатый вал
22
Конические роликовые подшипники
23
Уплотнение торцевой крышки
24
Регулировочная шайба
25
Крышка
26
Двухсторонняя зубчатая прокладка
27
Внешние винты с шестигранной головкой
28
Прозрачная крышка
29
Вращающийся сальник
30
Сальник картера*
31
Направляющее медное седло Уплотнительное кольцо*
32
Направляющее медное основание
33
Водяное уплотнение сепаратора*
34
Медное нажимное кольцо
35
Водяное уплотнение высокого давления*
36
Двухсторонняя зубчатая прокладка
37
Винты с внутренним шестигранником
38
Винт обратного клапана
39
Стопорное кольцо винта обратного клапана
40
Уплотнительное кольцо винта обратного клапана
41
Обратный клапан*
42
Уплотнительное кольцо обратного клапана*
