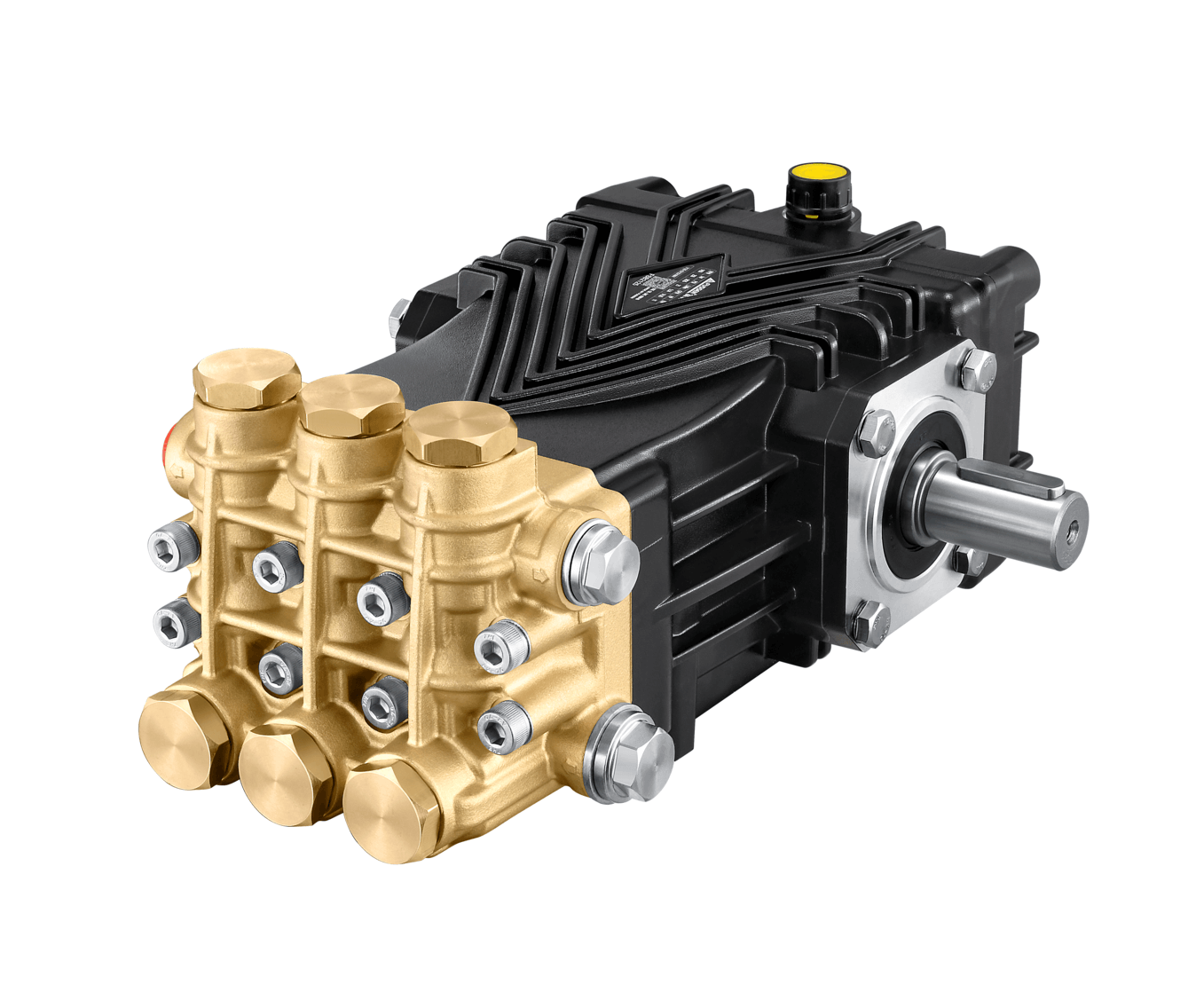

Плунжерные насосы Fussen FBB
Модель:
FBB
Скорость вращения:
от 1450 (RPM)
Расход:
от 10 (л/мин)
Давление:
от 350 (BAR)
Стандартное исполнение плунжерных насосов серии FBB для обычной очищенной воды и аналогичных жидкостей, обладающих схожими физико-химическими характеристиками.
Конфигурации
Серия
Скорость (RPM)
Расход (л/мин)
Расход (GPM)
Давление (BAR)
Давление (MPA)
Давление (PSI)
Мощность (kW)
Мощность (HP)
Вес (kg)
Вход
Выход
FBB 1035
1450
10
2.6
350
35
5075
7
9.4
10.7
G 1/2
G 3/8
FBB 1525
1450
15
4
250
25
3625
7.5
10.1
10.7
G 1/2
G 3/8
FBB 1535
1450
15
4
350
35
5075
10.5
14.1
10.7
G 1/2
G 3/8
FBB 1828
1450
18
4.8
280
28
4060
10.1
13.5
10.7
G 1/2
G 3/8
FBB 2125
1450
21
5.5
250
25
3625
10.5
14.1
10.7
G 1/2
G 3/8
FBB 3020
1450
30
7.9
200
20
2900
12
16.1
10.7
G 1/2
G 3/8
FBB 1235
1750
12.1
3.2
350
35
5075
8.4
11.3
10.7
G 1/2
G 3/8
FBB 1825
1750
18.1
4.8
250
25
3625
9.1
12.1
10.7
G 1/2
G 3/8
FBB 1835
1750
18.1
4.8
350
35
5075
12.7
17
10.7
G 1/2
G 3/8
FBB 2128
1750
21.7
5.7
280
28
4060
12.2
16.3
10.7
G 1/2
G 3/8
FBB 2525
1750
25.3
6.7
250
25
3625
12.7
17
10.7
G 1/2
G 3/8
FBB 3620
1750
36.2
9.6
200
20
2900
14.5
19.4
10.7
G 1/2
G 3/8
Серия
Скорость (RPM)
Расход (л/мин)
Расход (GPM)
Давление (BAR)
Давление (MPA)
Давление (PSI)
Мощность (kW)
Мощность (HP)
Вес (kg)
Вход
Выход
FBB 1035
1450
10
2.6
350
35
5075
7
9.4
10.7
G 1/2
G 3/8
FBB 1525
1450
15
4
250
25
3625
7.5
10.1
10.7
G 1/2
G 3/8
FBB 1535
1450
15
4
350
35
5075
10.5
14.1
10.7
G 1/2
G 3/8
FBB 1828
1450
18
4.8
280
28
4060
10.1
13.5
10.7
G 1/2
G 3/8
FBB 2125
1450
21
5.5
250
25
3625
10.5
14.1
10.7
G 1/2
G 3/8
FBB 3020
1450
30
7.9
200
20
2900
12
16.1
10.7
G 1/2
G 3/8
FBB 1235
1750
12.1
3.2
350
35
5075
8.4
11.3
10.7
G 1/2
G 3/8
FBB 1825
1750
18.1
4.8
250
25
3625
9.1
12.1
10.7
G 1/2
G 3/8
FBB 1835
1750
18.1
4.8
350
35
5075
12.7
17
10.7
G 1/2
G 3/8
FBB 2128
1750
21.7
5.7
280
28
4060
12.2
16.3
10.7
G 1/2
G 3/8
FBB 2525
1750
25.3
6.7
250
25
3625
12.7
17
10.7
G 1/2
G 3/8
FBB 3620
1750
36.2
9.6
200
20
2900
14.5
19.4
10.7
G 1/2
G 3/8

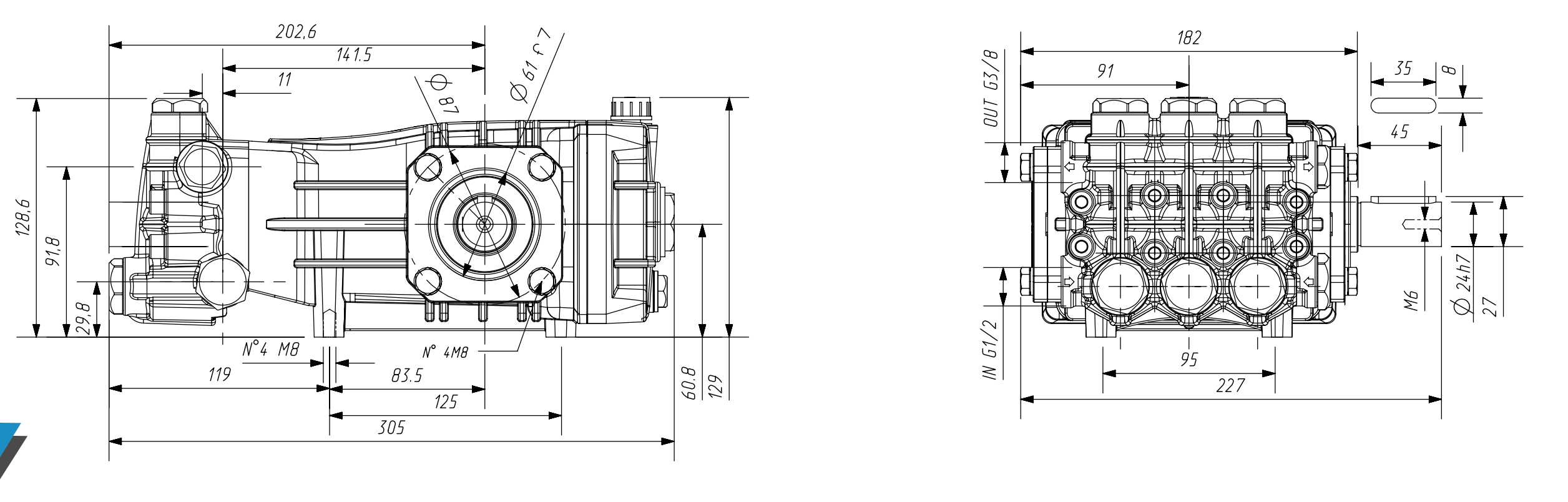

Диаграмма размеров

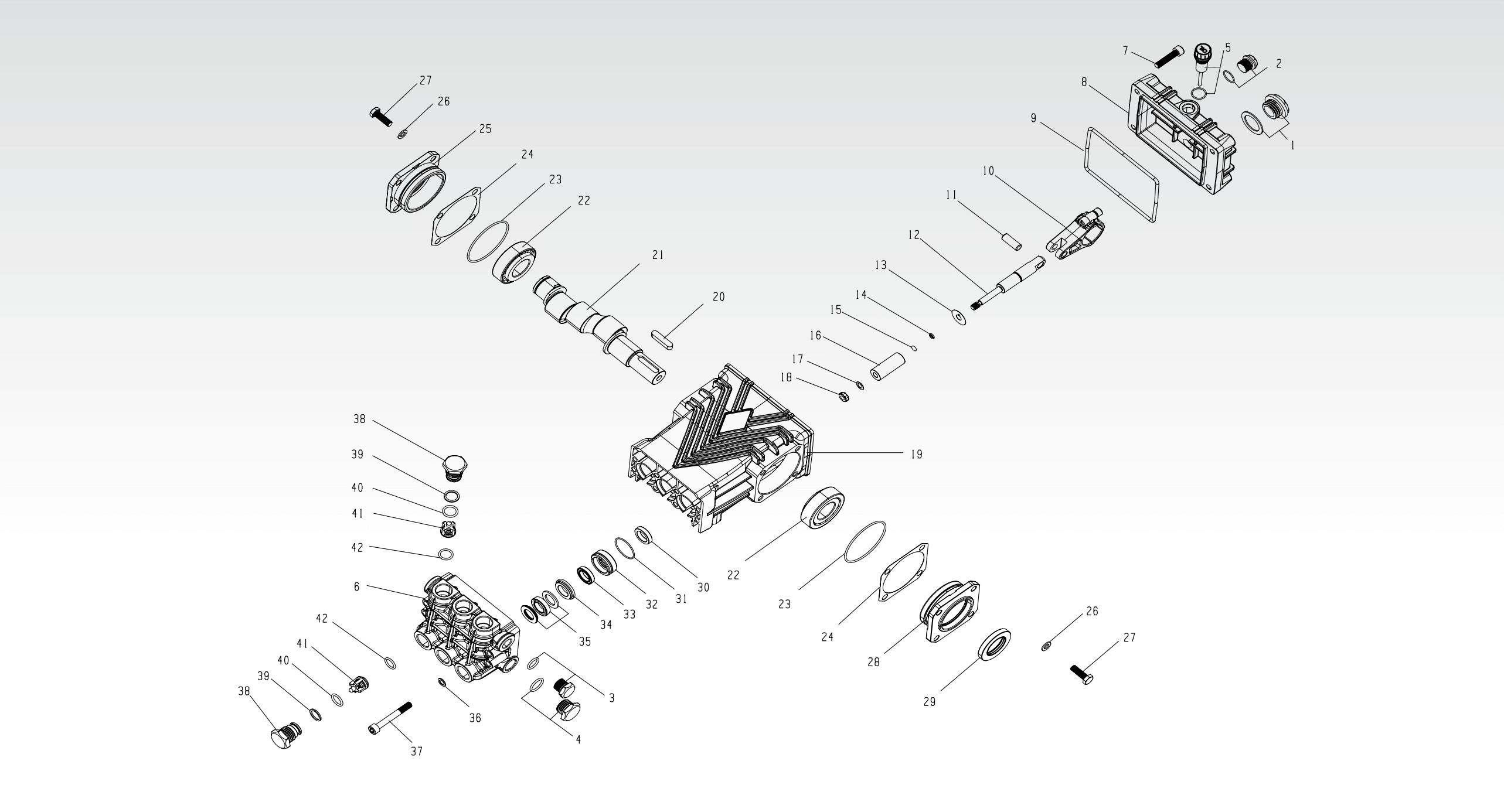

В разобранном виде
Список компонентов
1
Масляное зеркало
2
Плунжер
3
Плунжер
4
Пробка
5
Щуп
6
Латунная головка насоса
7
Винты с внутренним шестигранником
8
Задняя крышка
9
Уплотнительное кольцо задней крышки
10
Шток плунжера
11
Плунжерный штифт
12
Шток плунжера
13
Водоудерживающая прокладка
14
стопорное кольцо
15
Уплотнительное кольцо
16
Керамическая трубка*
17
Медная шайба
18
гайка штока плунжера
19
Картер
20
Плоская шпонка
21
коленчатый вал
22
Конические роликовые подшипники
23
Уплотнение торцевой крышки
24
Регулировочная шайба
25
Пластина
26
Двухсторонняя зубчатая прокладка
27
Внешние винты с шестигранной головкой
28
Прозрачная крышка
29
Вращающийся сальник
30
Сальник картера*
31
Направляющее медное седло Уплотнительное кольцо*
32
Направляющее медное основание
33
Водяное уплотнение низкого давления*
34
Медное нажимное кольцо
35
Водяное уплотнение высокого давления*
36
Двухсторонняя зубчатая прокладка
37
Винты с внутренним шестигранником
38
Винт обратного клапана
39
Стопорное кольцо винта обратного клапана
40
Уплотнительное кольцо винта обратного клапана
41
Обратный клапан*
42
Уплотнительное кольцо обратного клапана*
