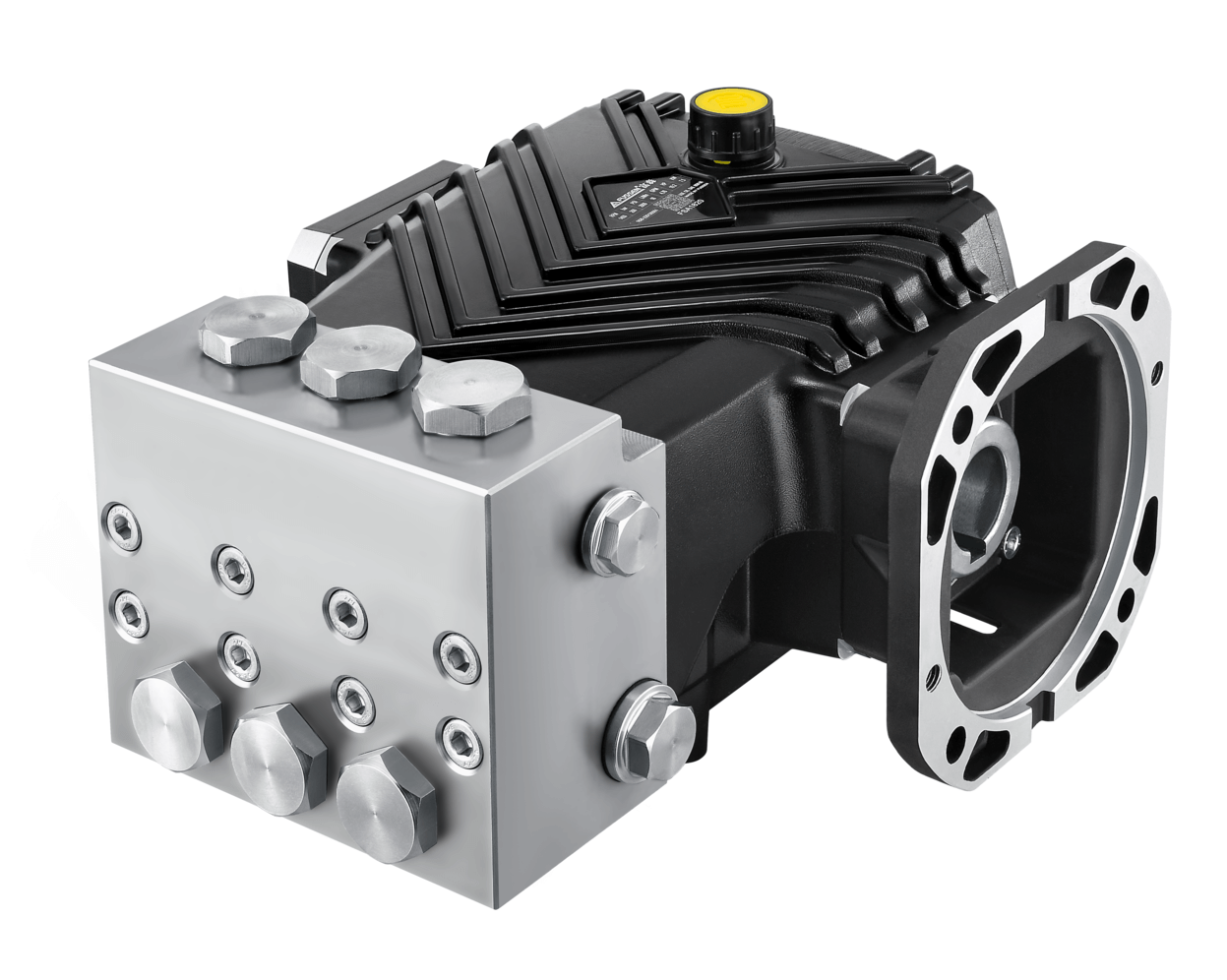

Плунжерные насосы Fussen FASH
Модель:
FASH
Скорость вращения:
от 1450 (RPM)
Расход:
от 10 (л/мин)
Давление:
от 170 (BAR)
Стандартное исполнение плунжерных насосов серии FASH для обычной очищенной воды и аналогичных жидкостей, обладающих схожими физико-химическими характеристиками.
Конфигурации
Серия
Скорость (RPM)
Расход (л/мин)
Расход (GPM)
Давление (BAR)
Давление (MPA)
Давление (PSI)
Мощность (kW)
Мощность (HP)
Вес (kg)
Вход
Выход
FASH 1017
1450
10
2.6
170
17
2466
3.4
4.6
8
G 1/2
G 3/8
FASH 1312
1450
13
3.4
120
12
1740
3.1
4.2
8
G 1/2
G 3/8
FASH 1520
1450
15
4
200
20
2901
6
8
8
G 1/2
G 3/8
FASH 1525
1450
15
4
250
25
2010
7.5
10.1
8
G 1/2
G 3/8
FASH 1820
1450
18
4.8
200
20
2901
7.2
9.6
8
G 1/2
G 3/8
FASH 1217
1750
12.1
3.2
170
17
2466
4.1
5.5
8
G 1/2
G 3/8
FASH 1512
1750
15.7
4.1
120
12
1740
3.8
5
8
G 1/2
G 3/8
FASH 1825
1750
18.1
4.8
250
25
3626
9.1
12.1
7.2
G 1/2
G 3/8
FASH 2120
1750
21.7
5.7
200
20
2901
8.7
11.6
7.2
G 1/2
G 3/8
Серия
Скорость (RPM)
Расход (л/мин)
Расход (GPM)
Давление (BAR)
Давление (MPA)
Давление (PSI)
Мощность (kW)
Мощность (HP)
Вес (kg)
Вход
Выход
FASH 1017
1450
10
2.6
170
17
2466
3.4
4.6
8
G 1/2
G 3/8
FASH 1312
1450
13
3.4
120
12
1740
3.1
4.2
8
G 1/2
G 3/8
FASH 1520
1450
15
4
200
20
2901
6
8
8
G 1/2
G 3/8
FASH 1525
1450
15
4
250
25
2010
7.5
10.1
8
G 1/2
G 3/8
FASH 1820
1450
18
4.8
200
20
2901
7.2
9.6
8
G 1/2
G 3/8
FASH 1217
1750
12.1
3.2
170
17
2466
4.1
5.5
8
G 1/2
G 3/8
FASH 1512
1750
15.7
4.1
120
12
1740
3.8
5
8
G 1/2
G 3/8
FASH 1825
1750
18.1
4.8
250
25
3626
9.1
12.1
7.2
G 1/2
G 3/8
FASH 2120
1750
21.7
5.7
200
20
2901
8.7
11.6
7.2
G 1/2
G 3/8

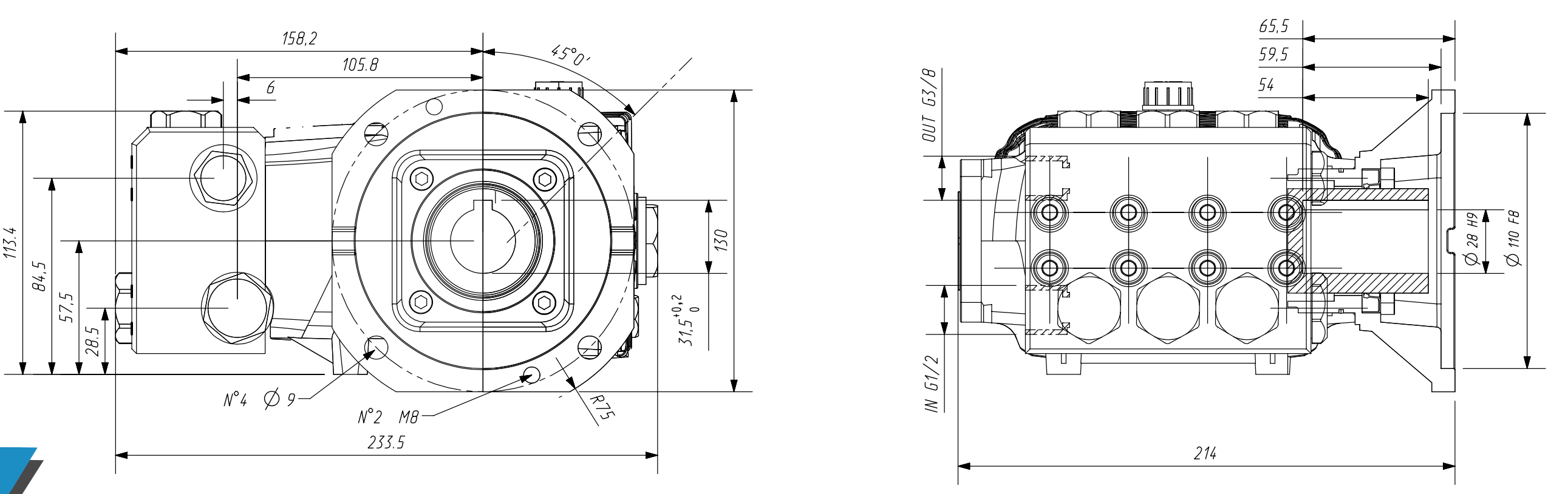

Диаграмма размеров

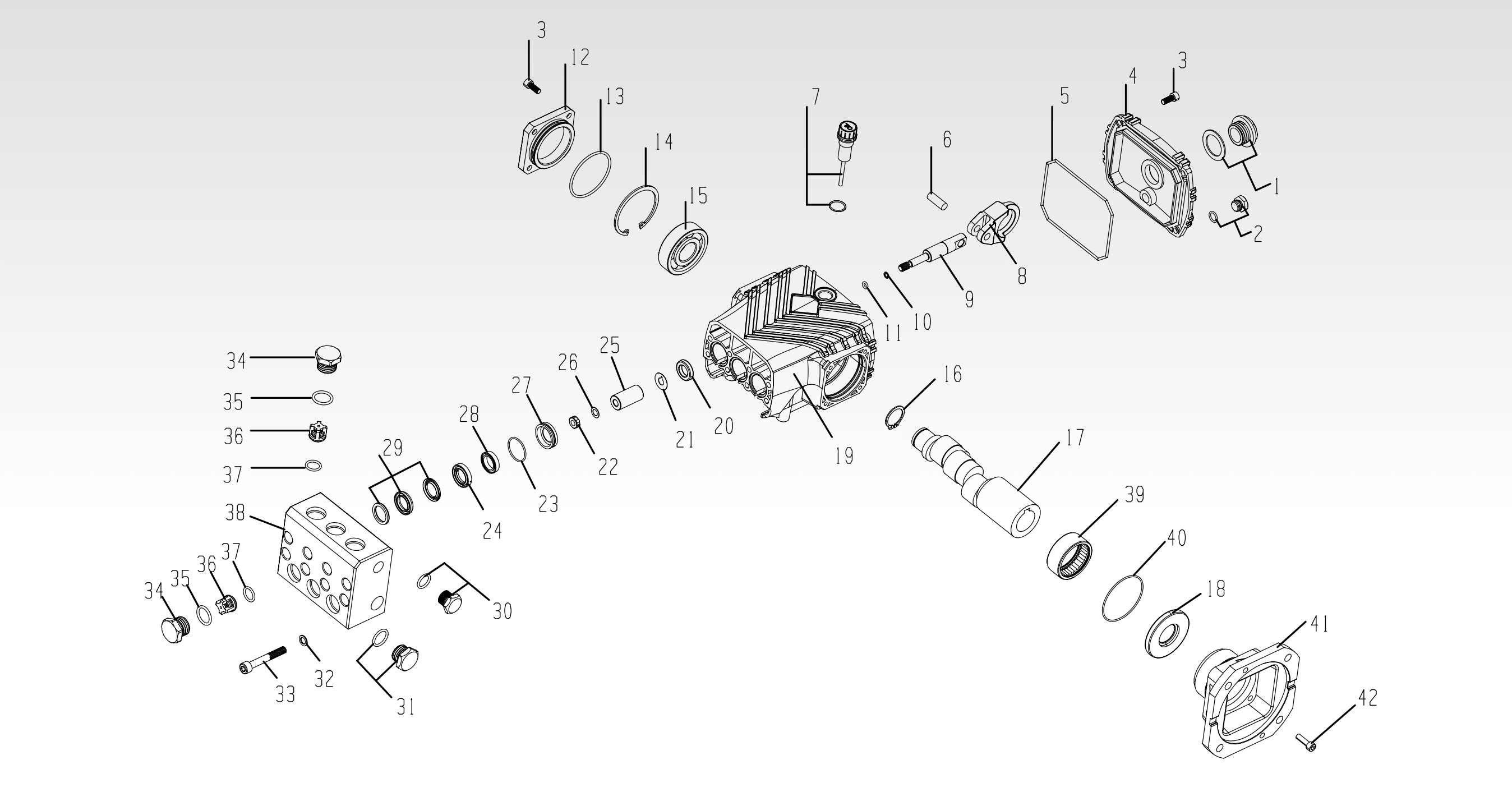

В разобранном виде
Список компонентов
1
Масляное зеркало
2
Шестигранная гайка
3
Шестигранный винт
4
Задняя крышка картера
5
Уплотнительное кольцо задней крышки
6
Плунжерный палец
7
Масляный указатель
8
Шатун
9
Плунжерный стержень
10
Шайба под углом 45 градусов
11
Уплотнительное кольцо
12
Крышка
13
Уплотнительное кольцо крышки Baffle
14
Стопорное кольцо
15
Подшипник
16
Стопорное кольцо вала
17
Коленчатый вал
18
Сальник вала
19
Картер
20
Сальник картера*
21
Прокладка для блокировки воды
22
Гайка штока плунжера
23
Уплотнительное кольцо с седлом из направляющей бронзы
24
Медное стопорное кольцо
25
Керамическая трубка
26
Медная шайба
27
Направляющее медное седло
28
Уплотнение для воды низкого давления
29
Уплотнение для воды высокого давления*
30
Плунжер
31
Плунжер
32
Двухсторонняя зубчатая прокладка
33
Винты с внутренним шестигранником
34
Гайка обратного клапана
35
Гайка обратного клапана Уплотнительное кольцо*
36
Обратный клапан*
37
Уплотнительное кольцо обратного клапана*
38
Головка насоса из нержавеющей стали
39
Подшипник фланца
40
Уплотнительное кольцо фланца
41
Фланец
42
Винты с внутренним шестигранником
