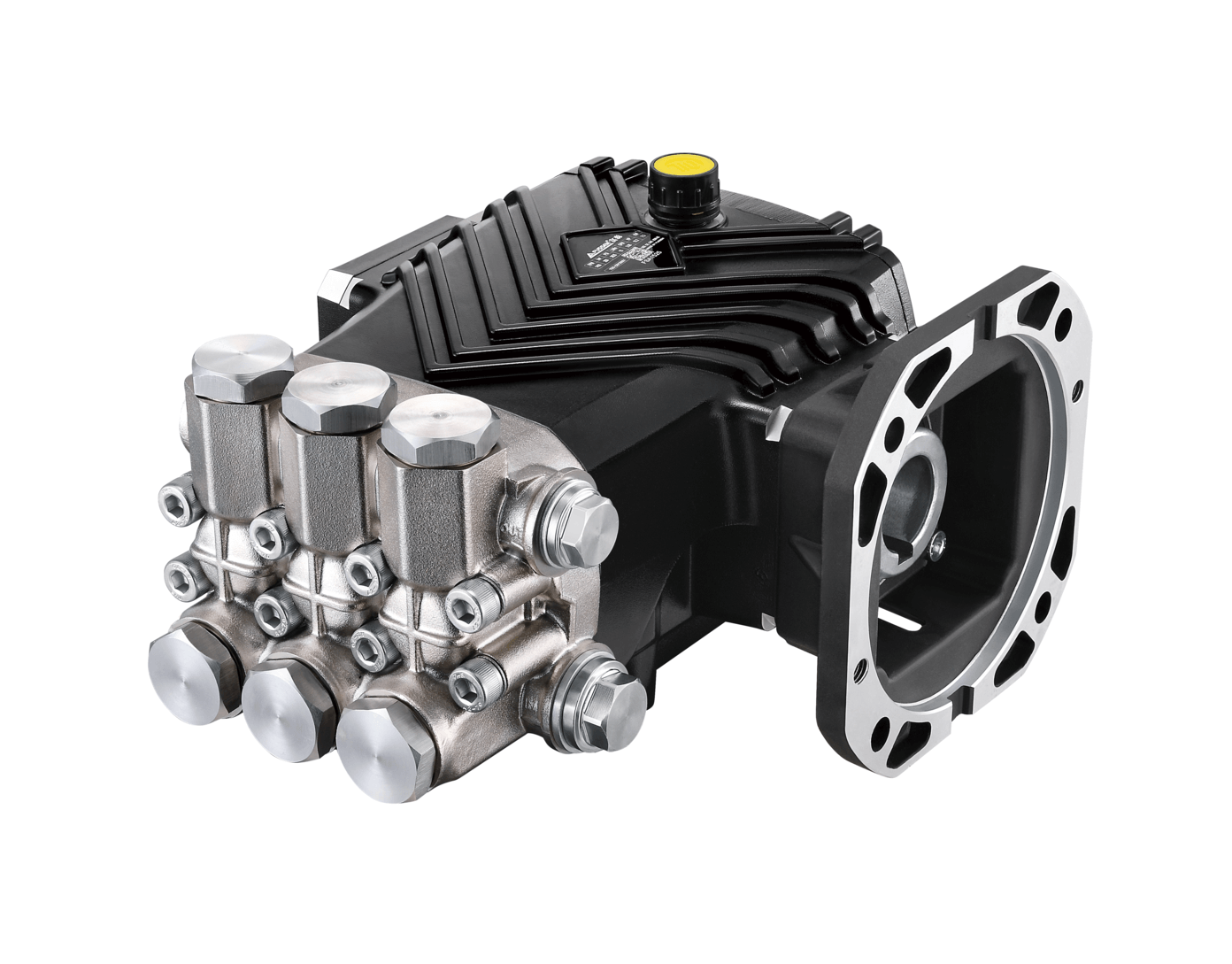

Плунжерные насосы Fussen FANH
В наличии
Модель:
FANH
Скорость вращения:
от 1450 (RPM)
Расход:
от 10 (л/мин)
Давление:
от 170 (BAR)
Цену уточняйте у менеджера
Стандартное исполнение плунжерных насосов серии FANH для обычной очищенной воды и аналогичных жидкостей, обладающих схожими физико-химическими характеристиками.
Применение
Материалы
Масло
Гарантия
Плунжерные насосы FUSSEN, / ООО «ФУССЕН РУС», находят широкое применение во всех отраслях промышленности, включая нефтегазовую, химическую, горнорудную, фармацевтическую и пищевую.
Плунжерные насосы широко используются в таких сферах, как строительство, сельское и коммунальное хозяйство, дорожное строительство, судостроение, судоремонт и транспорт.
Клапанный корпус изготовлен из нержавеющей стали;
Плунжер изготовлен из шлифованной керамики;
Клапаны изготавливаются из высокопрочной нержавеющей стали;
Уплотнения сделаны из NITRILE (NBR) с тканевым армированием;
Коленвал выполнен из закаленной стали особого сплава.
Для насосов серии FANH рекомендуется использовать трансмиссионное масло класса GL4 или GL5 с вязкостью 15w40.
Важно отметить, что первая замена масла должна быть проведена после 50 часов работы, а последующие замены — не реже чем раз в 6 месяцев.
Кроме того, замена масла должна быть выполнена незамедлительно в случае появления конденсата.
Гарантия на насосы составляет 12 месяцев.
В системе необходимо установить и отрегулировать предохранительный клапан сразу после насоса, чтобы давление не превышало допустимое значение более чем на 20%.
Использование насоса без предохранительного клапана, а также при превышении максимально допустимой температуры среды и числа оборотов, предусмотренных конструкцией, аннулирует гарантию
Конфигурации
Серия
Скорость (RPM)
Расход (л/мин)
Расход (GPM)
Давление (BAR)
Давление (MPA)
Давление (PSI)
Мощность (kW)
Мощность (HP)
Вес (kg)
Вход
Выход
FANH 1017
1450
10
2.6
170
17
2466
3.4
4.6
8
G 1/2
G 3/8
FANH 1312
1450
13
3.4
120
12
1740
3.1
4.2
8
G 1/2
G 3/8
FANH 1520
1450
15
4
200
20
2901
6
8
8
G 1/2
G 3/8
FANH 1525
1450
15
4
250
25
2010
7.5
10.1
8
G 1/2
G 3/8
FANH 1820
1450
18
4.8
200
20
2901
7.2
9.6
8
G 1/2
G 3/8
FANH 1217
1750
12.1
3.2
170
17
2466
4.1
5.5
8
G 1/2
G 3/8
FANH 1512
1750
15.7
4.1
120
12
1740
3.8
5
8
G 1/2
G 3/8
FANH 1825
1750
18.1
4.8
250
25
3626
9.1
12.1
7.2
G 1/2
G 3/8
FANH 2120
1750
21.7
5.7
200
20
2901
8.7
11.6
7.2
G 1/2
G 3/8
Серия
Скорость (RPM)
Расход (л/мин)
Расход (GPM)
Давление (BAR)
Давление (MPA)
Давление (PSI)
Мощность (kW)
Мощность (HP)
Вес (kg)
Вход
Выход
FANH 1017
1450
10
2.6
170
17
2466
3.4
4.6
8
G 1/2
G 3/8
FANH 1312
1450
13
3.4
120
12
1740
3.1
4.2
8
G 1/2
G 3/8
FANH 1520
1450
15
4
200
20
2901
6
8
8
G 1/2
G 3/8
FANH 1525
1450
15
4
250
25
2010
7.5
10.1
8
G 1/2
G 3/8
FANH 1820
1450
18
4.8
200
20
2901
7.2
9.6
8
G 1/2
G 3/8
FANH 1217
1750
12.1
3.2
170
17
2466
4.1
5.5
8
G 1/2
G 3/8
FANH 1512
1750
15.7
4.1
120
12
1740
3.8
5
8
G 1/2
G 3/8
FANH 1825
1750
18.1
4.8
250
25
3626
9.1
12.1
7.2
G 1/2
G 3/8
FANH 2120
1750
21.7
5.7
200
20
2901
8.7
11.6
7.2
G 1/2
G 3/8

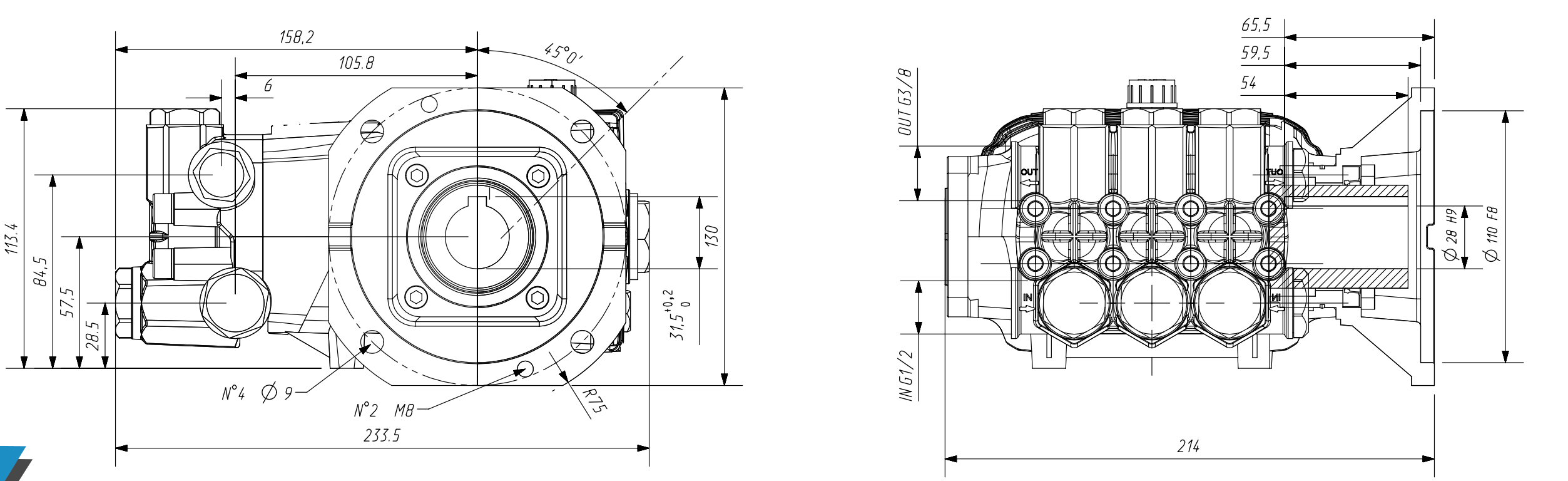

Диаграмма размеров

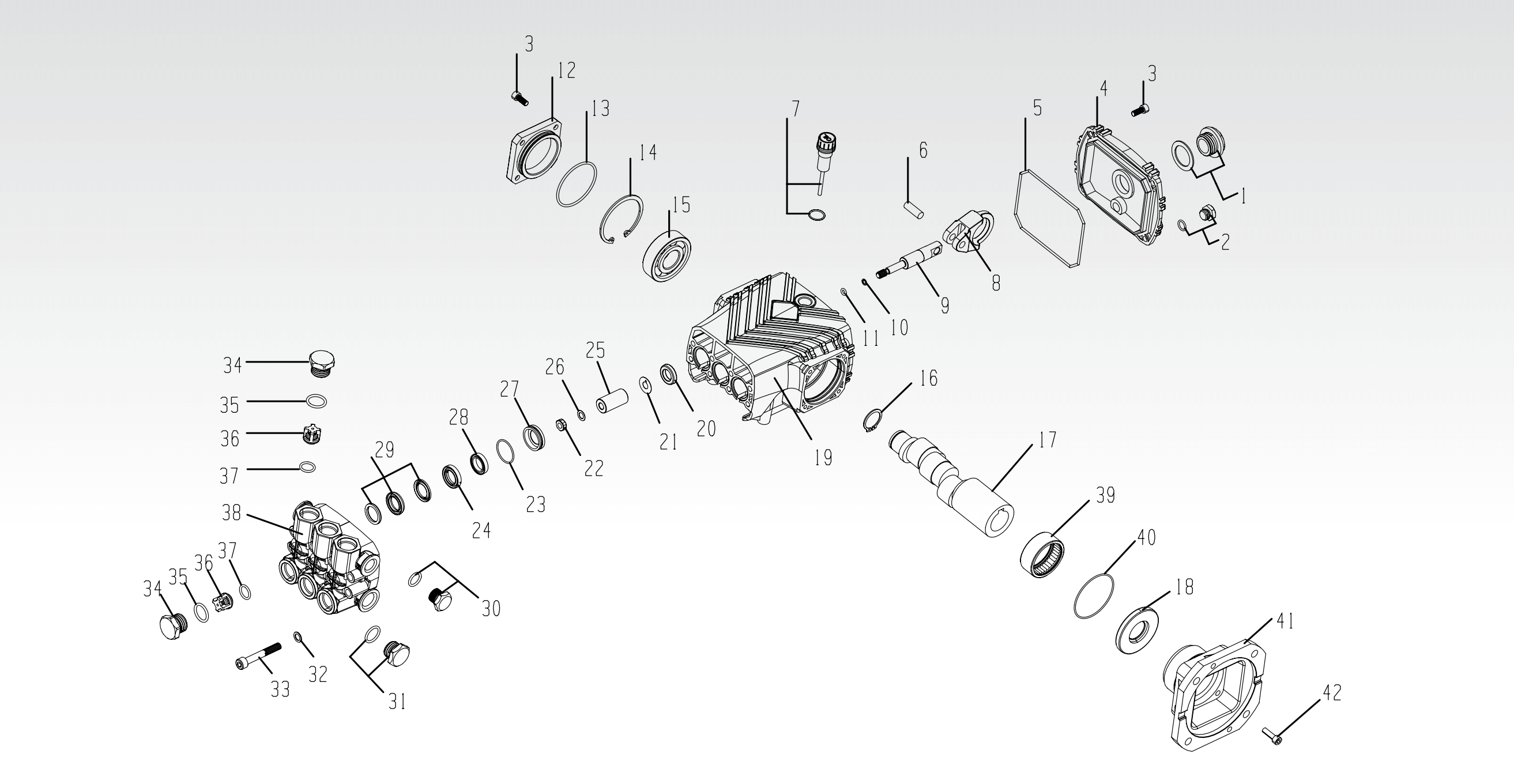

В разобранном виде
Список компонентов
1
Масляное зеркало
2
Шестигранная гайка
3
Шестигранный винт
4
Задняя крышка картера
5
Уплотнительное кольцо задней крышки
6
Плунжерный палец
7
Масляный указатель
8
Шатун
9
Плунжерный стержень
10
Шайба под углом 45 градусов
11
Уплотнительное кольцо
12
Крышка
13
Уплотнительное кольцо крышки Baffle
14
Стопорное кольцо
15
Подшипник
16
Стопорное кольцо вала
17
Коленчатый вал
18
Сальник вала
19
Картер
20
Сальник картера*
21
Прокладка для блокировки воды
22
Гайка штока плунжера
23
Уплотнительное кольцо с седлом из направляющей бронзы
24
Медное стопорное кольцо
25
Керамическая трубка
26
Медная шайба
27
Направляющее медное седло
28
Уплотнение для вторичной воды
29
Уплотнение для воды высокого давления*
30
Плунжер
31
Плунжер
32
Двухсторонняя зубчатая прокладка
33
Винты с внутренним шестигранником
34
Гайка обратного клапана
35
Гайка обратного клапана Уплотнительное кольцо*
36
Обратный клапан*
37
Уплотнительное кольцо обратного клапана*
38
Головка насоса из никелированной латуни
39
Подшипник фланца
40
Уплотнительное кольцо фланца
41
Фланец
42
Винты с внутренним шестигранником
