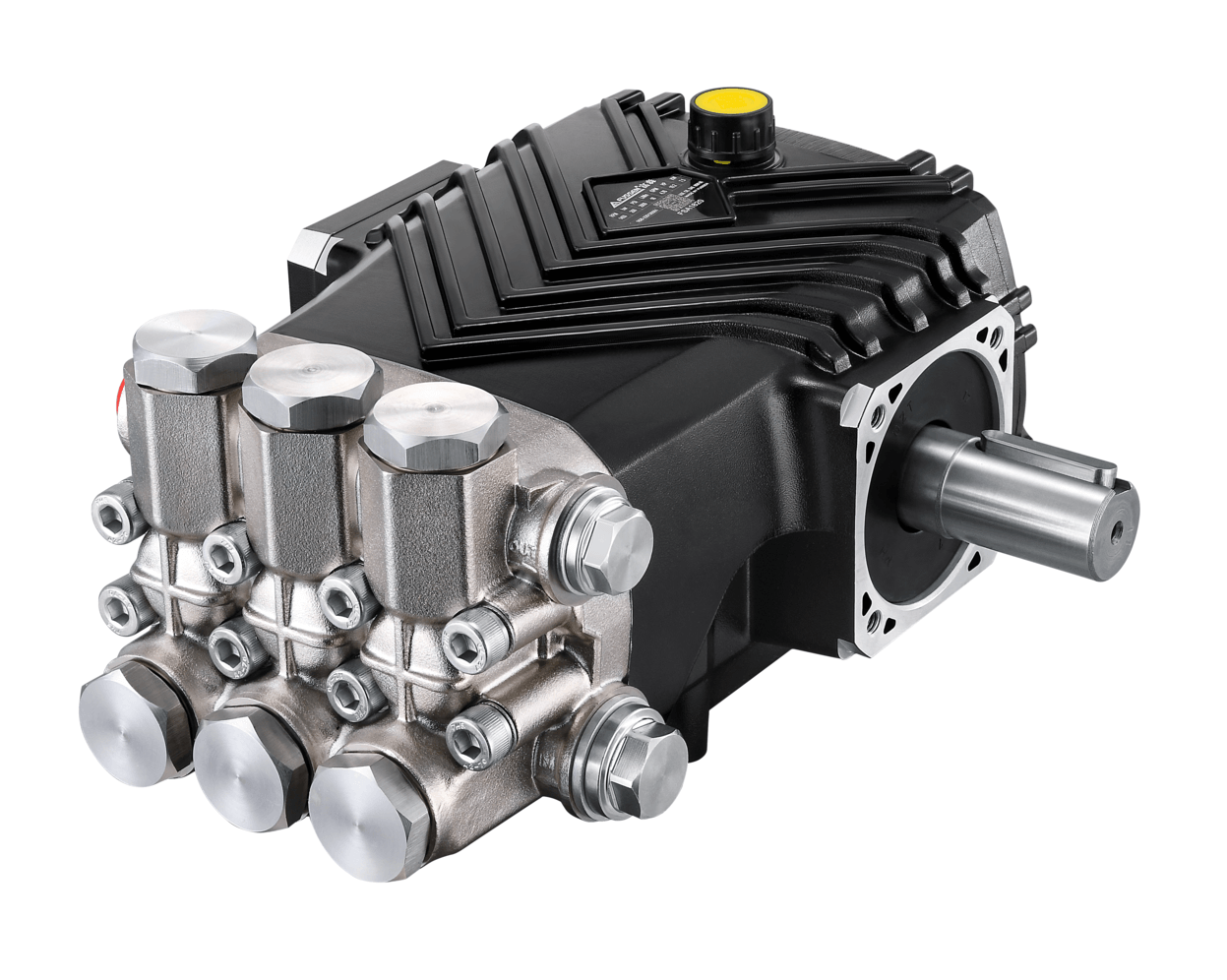

Плунжерные насосы Fussen FAN
Модель:
FAN
Скорость вращения:
от 1450 (RPM)
Расход:
от 10 (л/мин)
Давление:
от 170 (BAR)
Стандартное исполнение плунжерных насосов серии FAN для обычной очищенной воды и аналогичных жидкостей, обладающих схожими физико-химическими характеристиками.
Конфигурации
Серия
Скорость (RPM)
Расход (л/мин)
Расход (GPM)
Давление (BAR)
Давление (MPA)
Давление (PSI)
Мощность (kW)
Мощность (HP)
Вес (kg)
Вход
Выход
FAN 1017
1450
10
2.6
170
17
2466
3.4
4.6
7.2
G 1/2
G 3/8
FAN 1312
1450
13
3.4
120
12
1740
3.1
4.2
7.2
G 1/2
G 3/8
FAN 1520
1450
15
4
200
20
2901
6
8
7.2
G 1/2
G 3/8
FAN 1525
1450
15
4
250
25
3626
7.5
10.1
7.2
G 1/2
G 3/8
FAN 1820
1450
18
4.8
200
20
2901
7.2
9.6
7.2
G 1/2
G 3/8
FAN 1217
1750
12.1
3.2
170
17
2466
4.1
5.5
7.2
G 1/2
G 3/8
FAN 1512
1750
15.7
4.1
120
12
1740
3.8
5
7.2
G 1/2
G 3/8
FAN 1825
1750
18.1
4.8
250
25
3626
9.1
12.1
7.2
G 1/2
G 3/8
FAN 2120
1750
21.7
5.7
200
20
2901
8.7
11.6
7.2
G 1/2
G 3/8
Серия
Скорость (RPM)
Расход (л/мин)
Расход (GPM)
Давление (BAR)
Давление (MPA)
Давление (PSI)
Мощность (kW)
Мощность (HP)
Вес (kg)
Вход
Выход
FAN 1017
1450
10
2.6
170
17
2466
3.4
4.6
7.2
G 1/2
G 3/8
FAN 1312
1450
13
3.4
120
12
1740
3.1
4.2
7.2
G 1/2
G 3/8
FAN 1520
1450
15
4
200
20
2901
6
8
7.2
G 1/2
G 3/8
FAN 1525
1450
15
4
250
25
3626
7.5
10.1
7.2
G 1/2
G 3/8
FAN 1820
1450
18
4.8
200
20
2901
7.2
9.6
7.2
G 1/2
G 3/8
FAN 1217
1750
12.1
3.2
170
17
2466
4.1
5.5
7.2
G 1/2
G 3/8
FAN 1512
1750
15.7
4.1
120
12
1740
3.8
5
7.2
G 1/2
G 3/8
FAN 1825
1750
18.1
4.8
250
25
3626
9.1
12.1
7.2
G 1/2
G 3/8
FAN 2120
1750
21.7
5.7
200
20
2901
8.7
11.6
7.2
G 1/2
G 3/8

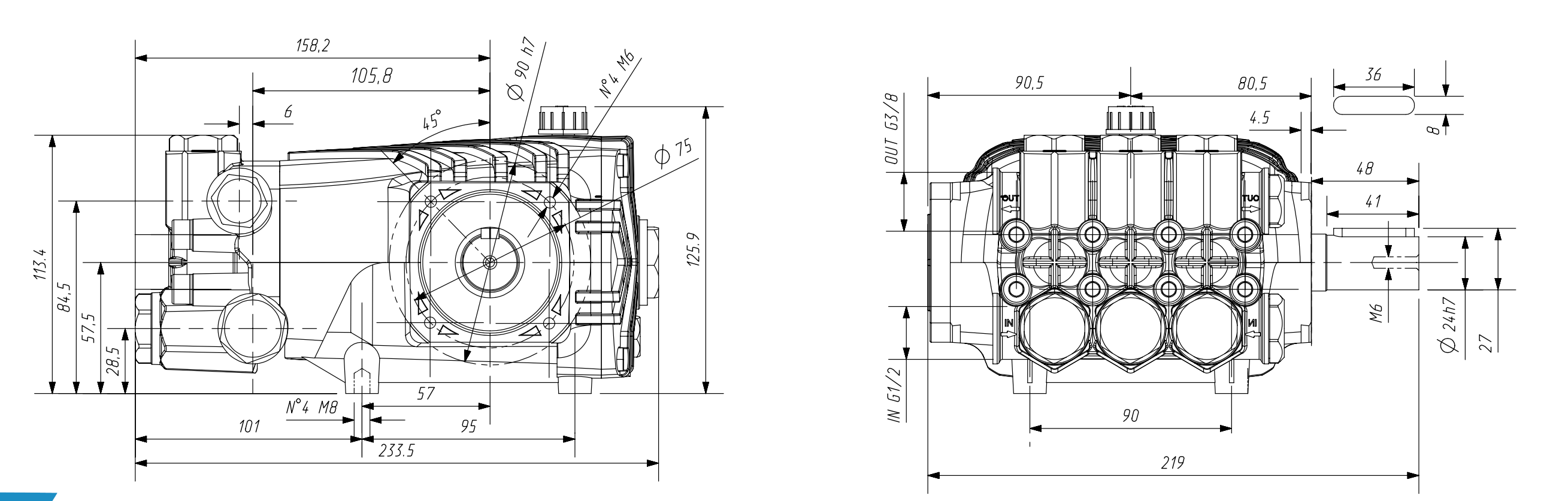

Диаграмма размеров

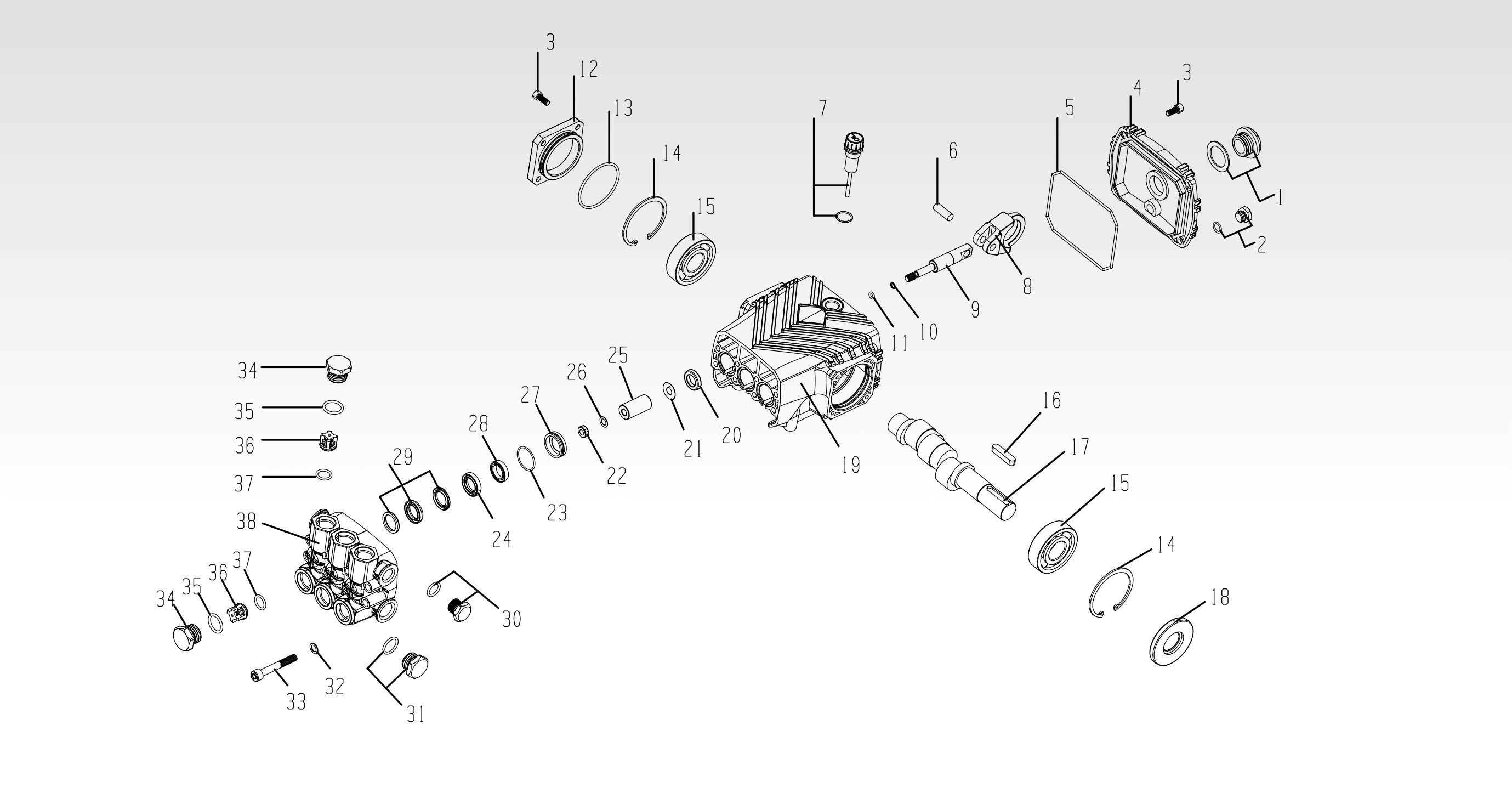

В разобранном виде
Список компонентов
1
Масляное зеркало
2
Шестигранная гайка
3
Винт с внутренним шестигранником
4
Задняя крышка коробки
5
Уплотнительное кольцо задней крышки
6
Плунжерный штифт
7
Масляный манометр
8
Шатун
9
Плунжерный стержень
10
45-градусная открытая шайба
11
Уплотнительное кольцо
12
Крышка
13
Уплотнительное кольцо крышки Baffle
14
Стопорное кольцо
15
Подшипник
16
Плоский ключ
17
Коленчатый вал
18
Сальник вала
19
Картер
20
Сальник картера*
21
Водоудерживающая прокладка
22
Гайка штока плунжера
23
Уплотнительное кольцо с седлом из направляющей бронзы*
24
Медное прижимное кольцо
25
Керамическая трубка*
26
Медная шайба
27
Направляющее бронзовое седло
28
Вторичное водяное уплотнение*
29
Первичное водяное уплотнение*
30
Заглушка из нержавеющей стали
31
Заглушка из нержавеющей стали
32
Двухсторонняя зубчатая шайба
33
Винт с внутренним шестигранником
34
Крышка обратного клапана
35
Уплотнительное кольцо* крышки обратного клапана
36
Обратный клапан*
37
Уплотнительное кольцо обратного клапана*
38
Головка насоса из никелированной латуни
