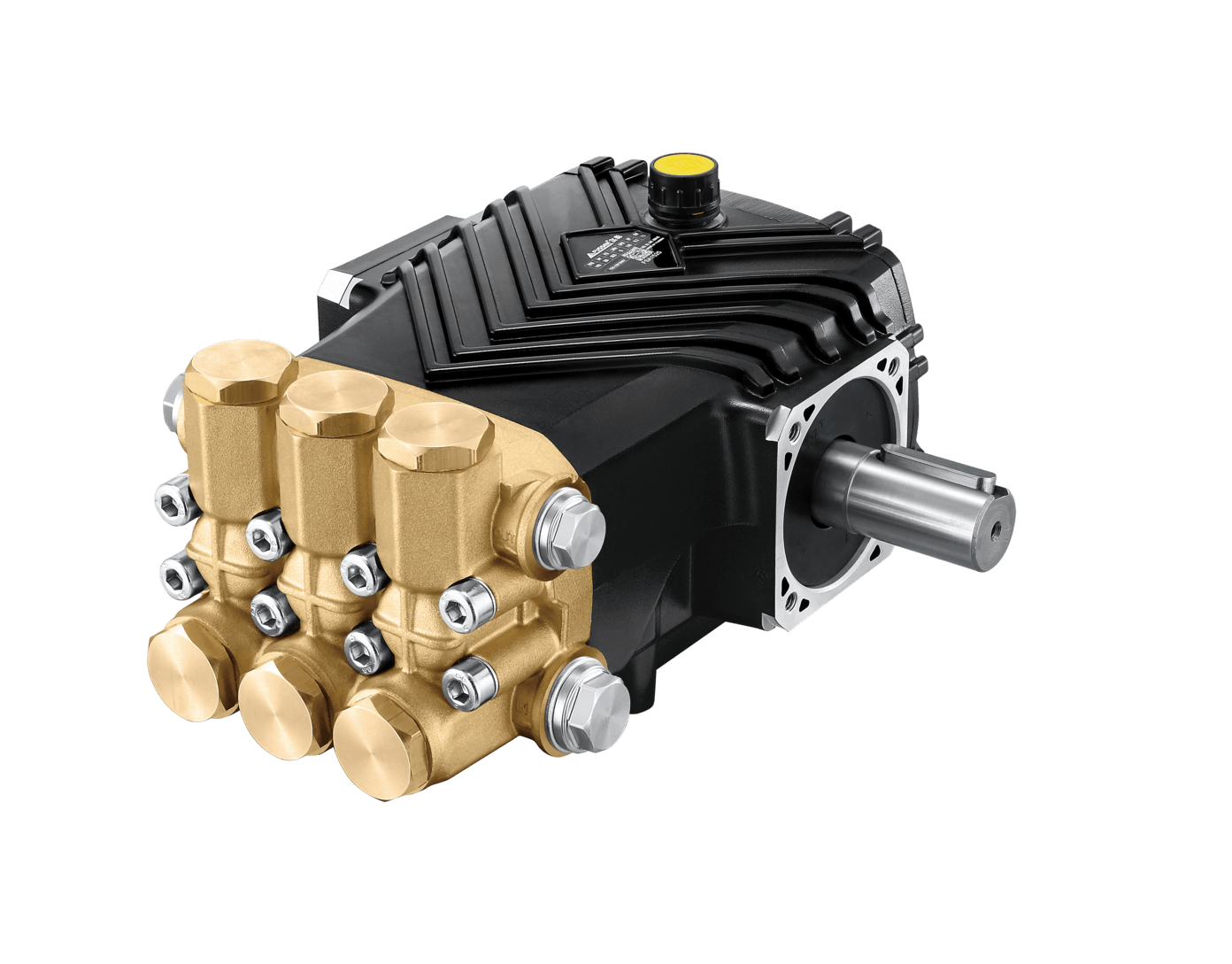

Плунжерные насосы Fussen FAB
Модель:
FAB
Скорость вращения:
от 1450 (RPM)
Расход:
от 10 (л/мин)
Давление:
от 170 (BAR)
Стандартное исполнение плунжерных насосов серии FAB для обычной очищенной воды и аналогичных жидкостей, обладающих схожими физико-химическими характеристиками.
Применения
Материалы
Масло
Гарантия
Плунжерные насосы FUSSEN, / ООО «ФУССЕН РУС», находят применение во всех отраслях промышленности, включая нефтегазовую, химическую, горнорудную, фармацевтическую и пищевую.
Насосы плунжерного типа находят широкое применение в таких областях, как строительство, сельское хозяйство, коммунальное хозяйство, дорожное хозяйство, судостроение, судоремонт и транспорт.
Клапанный корпус изготовлен из специальной латуни;
Плунжер изготовлен из шлифованной керамики;
Клапаны изготавливаются из высокопрочной нержавеющей стали;
Уплотнения сделаны из NITRILE (NBR) с тканевым армированием;
Коленвал выполнен из закаленной стали особого сплава.
Для насосов серии FAB рекомендуется использовать трансмиссионное масло класса GL4 или GL5 с вязкостью 15w40. Требуемый объем составляет около 0,25 литра.
Важно отметить, что первая замена масла должна быть проведена после 50 часов работы, а последующие замены — не реже чем раз в 6 месяцев. Кроме того, замена масла должна быть выполнена незамедлительно в случае появления конденсата
Гарантия на насосы составляет 12 месяцев. В системе необходимо установить и отрегулировать предохранительный клапан сразу после насоса, чтобы давление не превышало допустимое значение более чем на 20%. Использование насоса без предохранительного клапана, а также при превышении максимально допустимой температуры среды и числа оборотов, предусмотренных конструкцией, аннулирует гарантию
Конфигурации
Серия
Скорость (RPM)
Расход (л/мин)
Расход (GPM)
Давление (BAR)
Давление (MPA)
Давление (PSI)
Мощность (kW)
Мощность (HP)
Вес (kg)
Вход
Выход
FAB 1017
1450
10
2.6
170
17
2466
3.4
4.6
7.2
G 1/2
G 3/8
FAB 1312
1450
13
3.4
120
12
1740
3.1
4.2
7.2
G 1/2
G 3/8
FAB 1520
1450
15
4
200
20
2901
6
8
7.2
G 1/2
G 3/8
FAB 1525
1450
15
4
250
25
3626
7.5
10.1
7.2
G 1/2
G 3/8
FAB 1820
1450
18
4.8
200
20
2901
7.2
9.6
7.2
G 1/2
G 3/8
FAB 1217
1750
12.1
3.2
170
17
2466
4.1
5.5
7.2
G 1/2
G 3/8
FAB 1512
1750
15.7
4.1
120
12
1740
3.8
5
7.2
G 1/2
G 3/8
FAB 1825
1750
18.1
4.8
250
25
3626
9.1
12.1
7.2
G 1/2
G 3/8
FAB 2120
1750
21.7
5.7
200
20
2901
8.7
11.6
7.2
G 1/2
G 3/8
Серия
Скорость (RPM)
Расход (л/мин)
Расход (GPM)
Давление (BAR)
Давление (MPA)
Давление (PSI)
Мощность (kW)
Мощность (HP)
Вес (kg)
Вход
Выход
FAB 1017
1450
10
2.6
170
17
2466
3.4
4.6
7.2
G 1/2
G 3/8
FAB 1312
1450
13
3.4
120
12
1740
3.1
4.2
7.2
G 1/2
G 3/8
FAB 1520
1450
15
4
200
20
2901
6
8
7.2
G 1/2
G 3/8
FAB 1525
1450
15
4
250
25
3626
7.5
10.1
7.2
G 1/2
G 3/8
FAB 1820
1450
18
4.8
200
20
2901
7.2
9.6
7.2
G 1/2
G 3/8
FAB 1217
1750
12.1
3.2
170
17
2466
4.1
5.5
7.2
G 1/2
G 3/8
FAB 1512
1750
15.7
4.1
120
12
1740
3.8
5
7.2
G 1/2
G 3/8
FAB 1825
1750
18.1
4.8
250
25
3626
9.1
12.1
7.2
G 1/2
G 3/8
FAB 2120
1750
21.7
5.7
200
20
2901
8.7
11.6
7.2
G 1/2
G 3/8

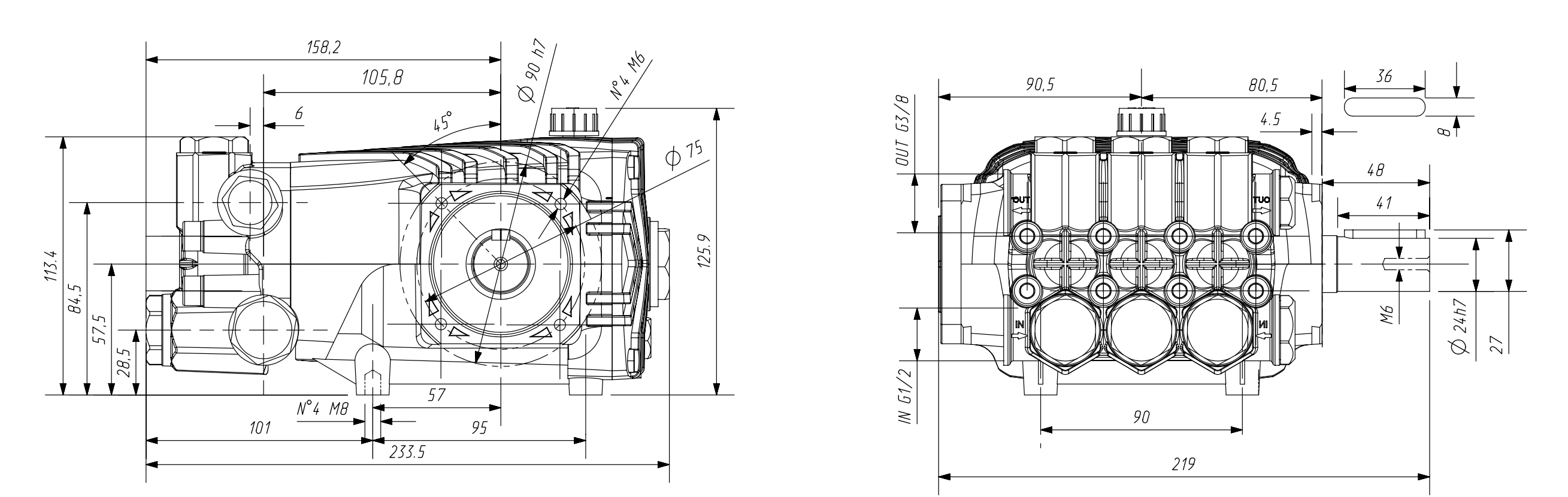

Диаграмма размеров

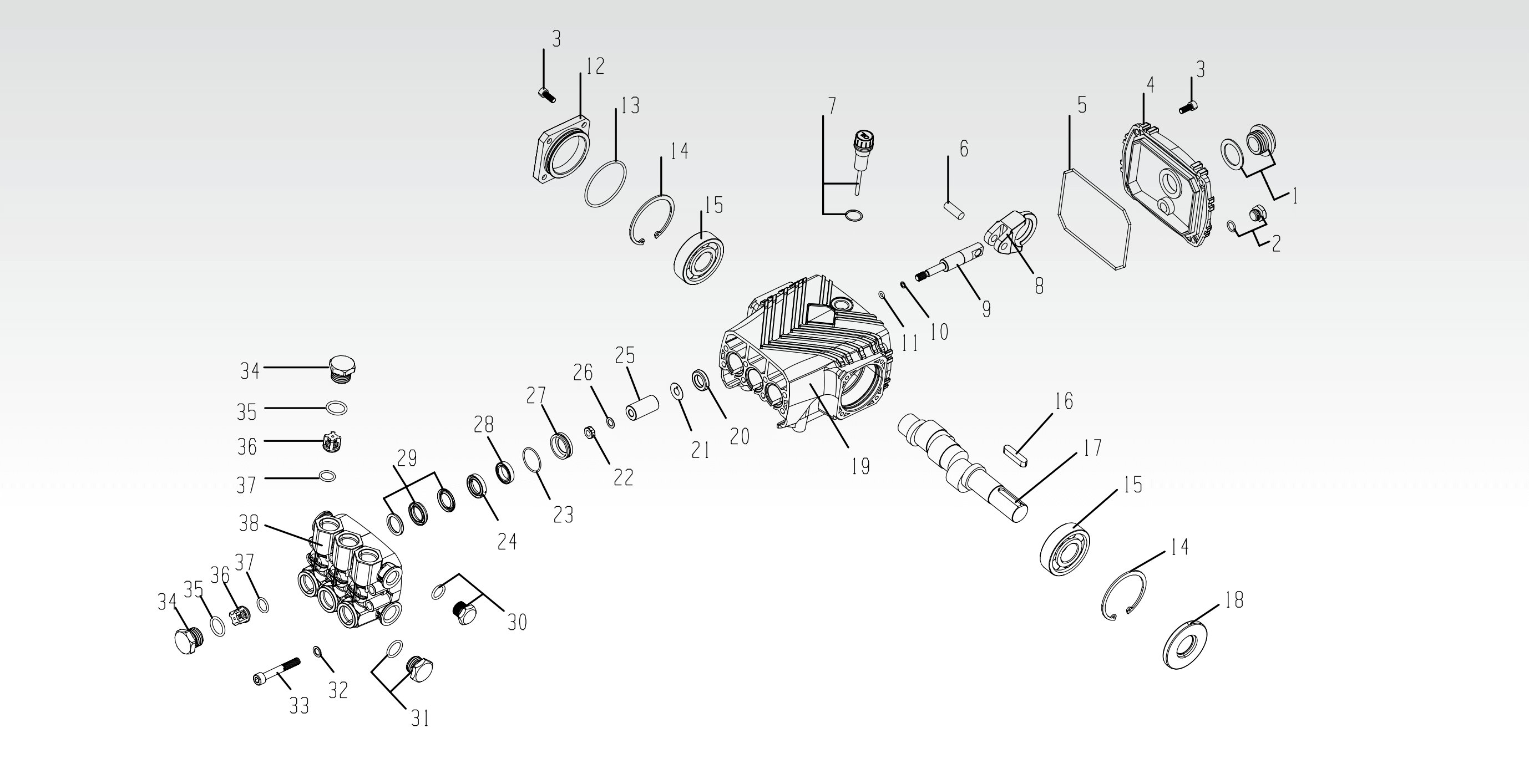

В разобранном виде
Список компонентов
1
Масляное зеркало
2
Шестигранная гайка
3
Винт с внутренним шестигранником
4
Задняя крышка коробки
5
Уплотнительное кольцо задней крышки
6
Плунжерный штифт
7
Масляный манометр
8
Шатун
9
Плунжерный стержень
10
45-градусная открытая шайба
11
Уплотнительное кольцо
12
Крышка
13
Уплотнительное кольцо крышки Baffle
14
Стопорное кольцо
15
Подшипник
16
Плоский ключ
17
Коленчатый вал
18
Сальник вала
19
Картер
20
Сальник картера*
21
Водоудерживающая прокладка
22
Гайка штока плунжера
23
Уплотнительное кольцо с седлом из направляющей бронзы*
24
Медное прижимное кольцо
25
Керамическая трубка*
26
Медная шайба
27
Направляющее бронзовое седло
28
Вторичное водяное уплотнение*
29
Первичное водяное уплотнение*
30
Заглушка из нержавеющей стали
31
Заглушка из нержавеющей стали
32
Двухсторонняя зубчатая шайба
33
Винт с внутренним шестигранником
34
Крышка обратного клапана
35
Уплотнительное кольцо* крышки обратного клапана
36
Обратный клапан*
37
Уплотнительное кольцо обратного клапана*
38
Латунная головка насоса
